Кольцевой охладитель
Кольцевой охладитель

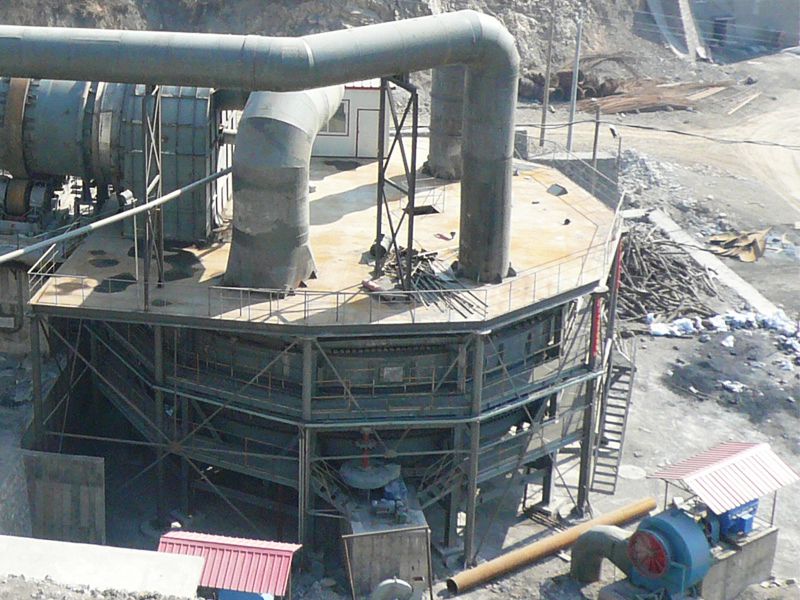

Кольцевой охладитель - это важная часть оборудования в процессе производства окатышей, известная своим широким применением для охлаждения горячих окатышей. Кольцевой охладитель выполняет две основные функции. Установка быстро охлаждает высокотемпературные окисленные окатыши поступающие из вращающейся печи, снижая их температуру для облегчения обращения и дальнейшей обработки. Кроме того, он играет жизненно важную роль в тепловом балансе всей технологической системы, рекуперируя тепло горячих окатышей для предварительного нагрева, снижая расход топлива всей системы.
Кольцевой охладитель состоит из нескольких ключевых элементов: приводного механизма, вращающихся частей, опорных роликов, боковых удерживающих роликов, прижимных рельсов, рамы, сильфона и крышки. В его конструкции предусмотрена система двойного привода, обеспечивающая синхронизированную работу всего оборудования. Кроме того, встроен вспомогательный приводной механизм для поддержания работы на низкой скорости и защиты оборудования в случае неисправности. Вращающаяся секция является сердцевиной охладителя и обеспечивает эффективную передачу материала от входа к выходу, включая выгрузку материалов. Такая конструкция обеспечивает бесперебойный и эффективный процесс охлаждения, необходимый для высококачественного производства окатышей, сохраняя при этом энергоэффективность и эксплуатационную надежность.
Технические параметры
| Эффективная площадь охлаждения (м²) | 35 | 50 | 69 | 90 | 121 | 150 | 248 |
| Производительность(т/ч) | 78 | 125 | 152 | 190 | 270-304 | 310-385 | 630-700 |
| Средний диаметр (м) | Ø12.5 | Ø12.5 | Ø12.5 | Ø15 | Ø18.5 | Ø22 | Ø25 |
| Ширина тележки(мм) | 1320 | 1800 | 2200 | 2400 | 2500 | 2500 | 3750 |
| Количество тележек | 28 | 28 | 28 | 28 | 45 | 45 | 40 |
| Толщина материала(мм) | 760 | 760 | 760 | 760 | 760 | 800 | 850 |
| Установленная мощность(кВт) | 2×11 | 2×11 | 2×11 | 2×11 | 2×15 | 2×15 | 2×22 |
Характеристики
- Пользователи могут выбирать из различных видов уплотнений, включая гидроуплотнение, песочный затвор, термостойкие резиновые и лабиринтные уплотнения. Такое разнообразие позволяет адаптировать охладитель к конкретным условиям эксплуатации.
- Использование нескольких типов уплотнений вместе повышает энергосбережение, сокращение выбросов и повторное использование остаточного тепла.
- В отличие от ленточных охладителей, кольцевые охладители требуют меньше места, что обеспечивает экономию инвестиционных затрат и более высокий коэффициент использования оборудования.
- Приводное устройство расположено симметрично, чтобы повысить стабильность работы оборудования и снизить вероятность отклонений.
- Охладители, оснащенные датчиками скорости, облегчают настройку и контроль производства, что позволяет адаптировать их к меняющимся эксплуатационным потребностям.
- Встроенное устройство выравнивания помогает равномерно распределить материал, предотвращая образование коротких замыканий и повышая эффективность охлаждения, обеспечивая оптимальную производительность.
