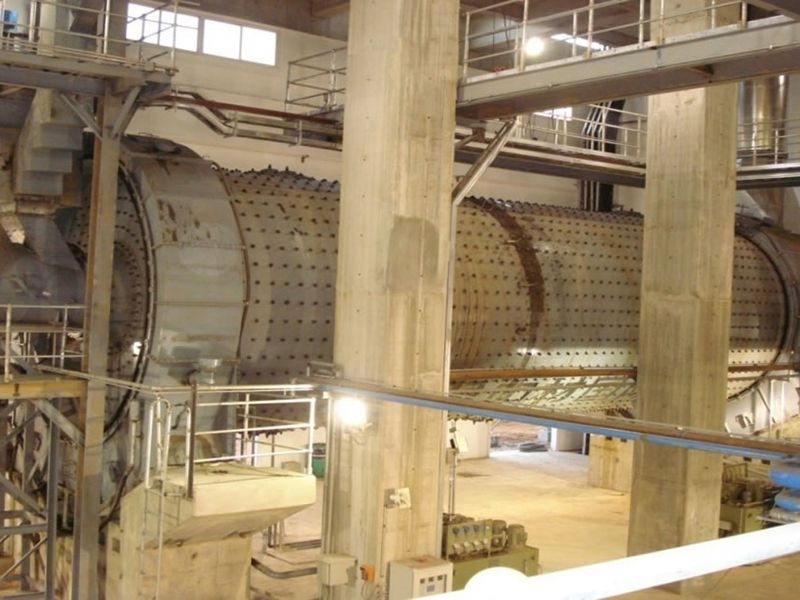

Шаровая мельница - ключевая деталь оборудования, используемого для измельчения раздробленных материалов. Шаровая мельница состоит из цилиндрического корпуса с отверстиями, который практически полностью заполнен шарами. Размольной средой выступают стальные шары, позволяющие сокращать размеры материалов до мелкого порошка. Мельница может применяться как для сухих, так и влажных материалов. Данная промышленная мельница широко используется в линиях по производству цемента, силикатов, новых строительных материалов, тугоплавких веществ, удобрений, обогощенных руд цветных металлов, стеклокерамики и т.д.
Компания Sinomaly, известная своими ведущими линиями по производству цемента, также предлагает широкий ассортимент шаровых мельниц, адаптированных для различных промышленных нужд. В нашем ассортименте мельницы диаметром от 1,5 м до 6,7 м, мощностью до 10 000 кВт. Наша преданная своему делу команда по исследованиям и разработкам постоянно совершенствует конструкцию и функциональность этих мельниц, гарантируя, что они будут соотвествовать конкретным требованиям клиентов. Эта приверженность инновациям и индивидуальности подчеркивает наш подход к предоставлению отраслевых решений, особенно в производстве цемента.
Технические параметры
азмеры (Φ x Д)
Скорость вращения (об/мин)
Макс.размер подаваемого материала (мм)
Производительность (тн/ч)
Шаровая нагрузка (т)
Мощность двигателя (кВт)
Φ2.6x10
20.8
≤25
21-24
64
800
Φ2.6x13
20.8
≤25
28-31
81
1000
Φ3x9
19.13
≤25
40-45
85
1000
Φ3x11
18.92
≤25
44-47
95
1250
Φ3x12
18.92
≤25
48-52
103
1250
Φ3x13
18.92
≤25
48-52
116
1400
Φ3.2x11
18.3
≤25
45-48
112
1400
Φ3.2x13
18.7
≤25
50-55
133
1600
Φ3.4x11
18
≤25
45-55
120
1600
Φ3.5x13
17
≤25
60-65
156
2000
Φ3.8x13
17
≤25
60-70
190
2500
Φ3.8x13
17
≤25
60-70
185
2500
Φ4x13
16.3
≤25
70-80
191
2800
Φ4.2x11
15.8
≤25
100-110
190
2800
Φ4.2x13
15.8
≤25
120-130
240
3350
Φ4.2x13
15.8
≤2
180-200
240
3350
Φ4.8x14
15
≤25
100-115
285
4200
Составляющие шаровой мельницы
Детали
Количество
Масса
Mатериал
Вращающийся цилиндр
1 ед.
219300 кг
20g-Z25, среднелегированная сталь
Подшипник скользящего башмака на загрузочном конце (оснащен датчиком температуры pt100)
1 ед.
13700 кг
ZSnSb11Cu6
Подшипник скользящего башмака на разрузочном конце (оснащен датчиком температуры pt100)
1 ед.
13500 кг
ZSnSb11Cu6
Разгрузочное устройство (оснащено стендом)
1 ед.
893 кг
Конструктивные детали
Крышка разгрузочного отверстия (оснащено стендом)
1 ед.
14400 кг
Конструктивные детали
Монтажный комплект скользящего башмака
1 ед.
255 кг
Конструктивные детали
Система смазки скользящего башмака
2 ед.
486 кг
/
Зубчатая передача
1 ед.
119000 кг
/
Всего
9
381534 кг
/
Описание деталей мельницы
Устройство подачи
Материалы доставляются в мельницу устройством подачи, имеющим конструкцию с наклонной затворкой для более плавного процесса подачи. Устройство подачи оснащено внутренней заменяемой обшивочной плитой, а также уплотнительным устройством на стыке, соединяющим с вращающимся цилиндром для предотвращения попадания холодного воздуха. Разделители могут быть установлены между воздуховпускной трубкой и стендом для регулирования высоты подающего устройства при необходимости.

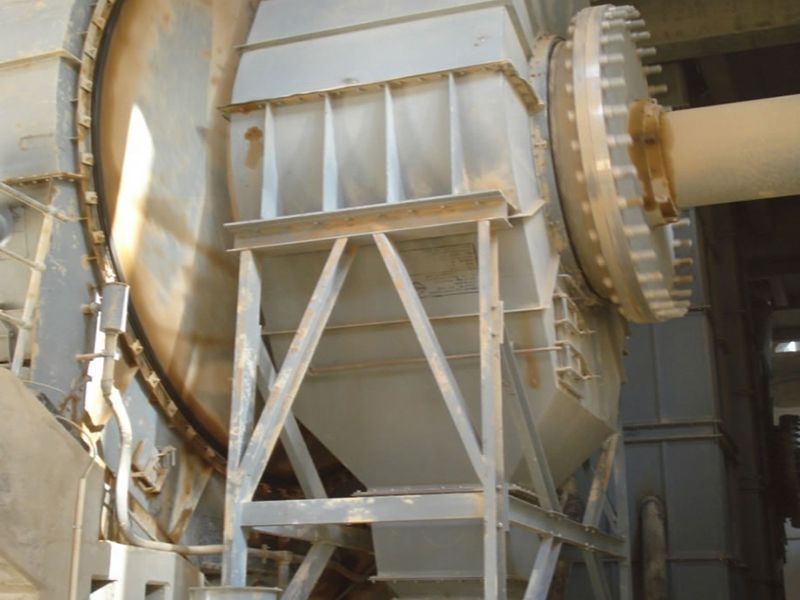

Устройство подачи снаружи

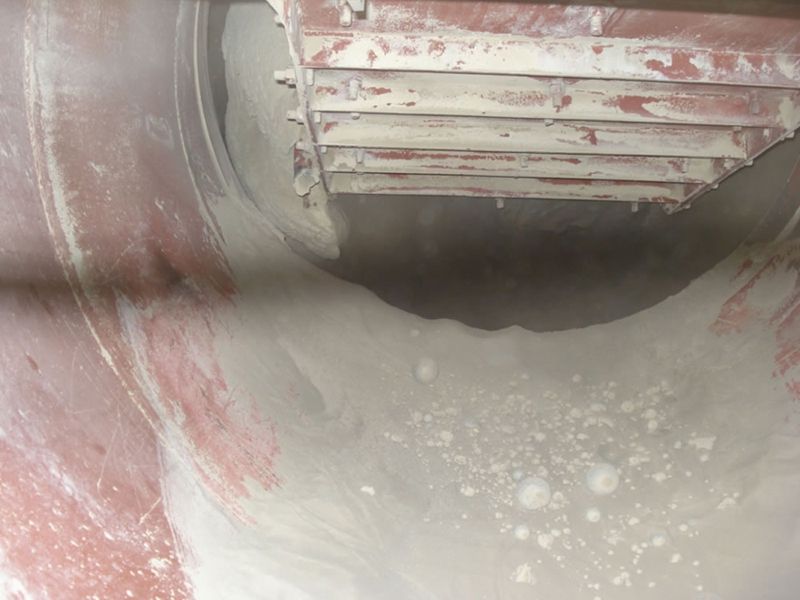

Устройство подачи внутри
Подшипник скользящего башмака
Подшипник скользящего башмака может автоматически регулировать позицию при вращении мельницы, путем осевого движения вращения башмака и цилиндра.

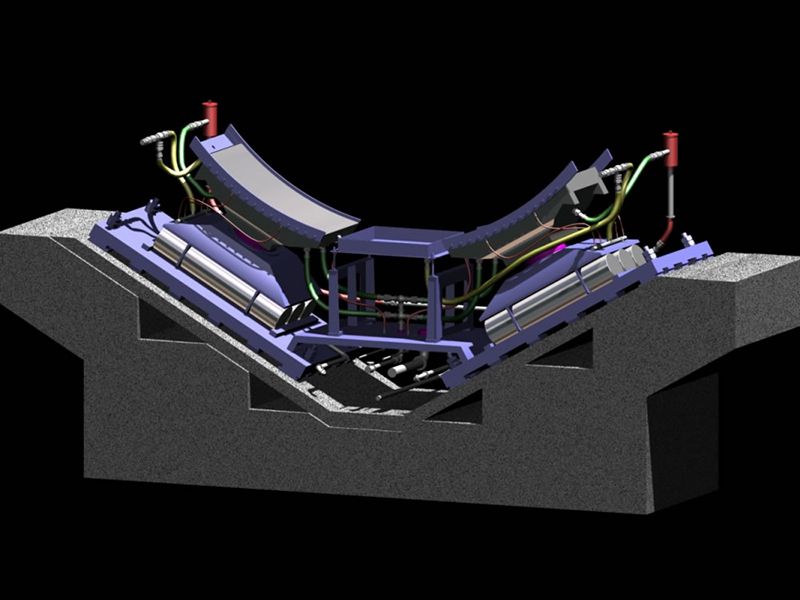

Модель подшипника скользящего башмака

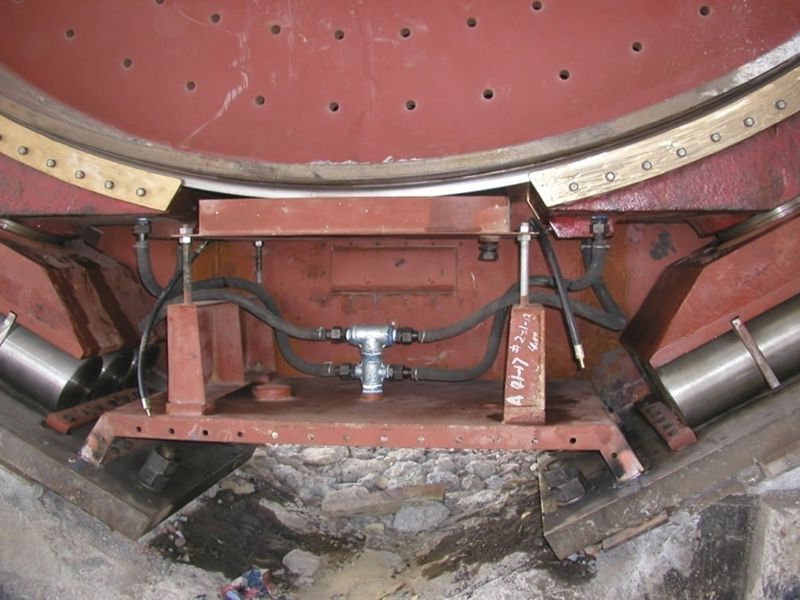

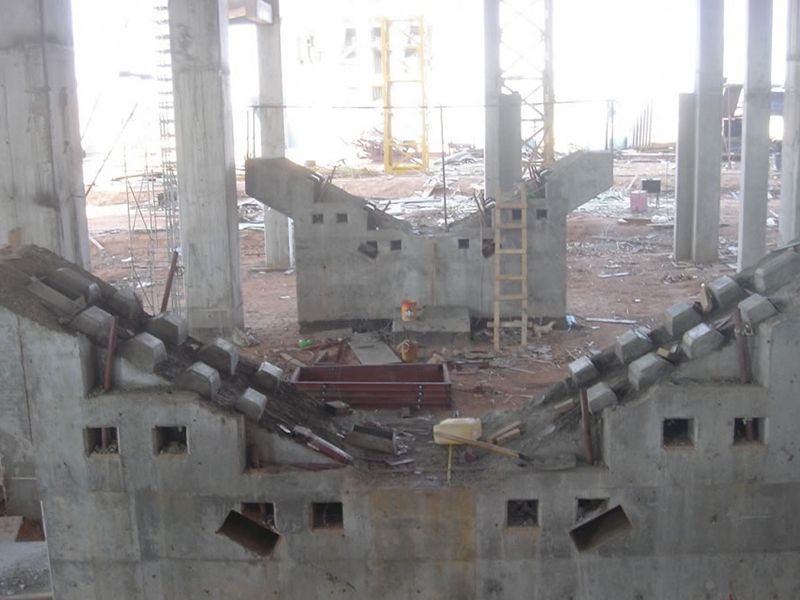

Установка подшипника скользящего башмака
Сферическое гнездо и контур смазки подшипника скользящего башмака

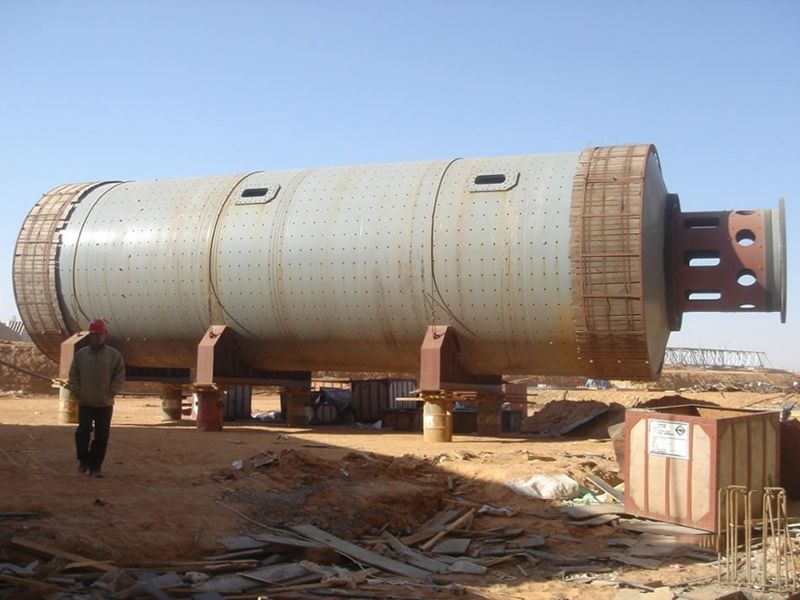

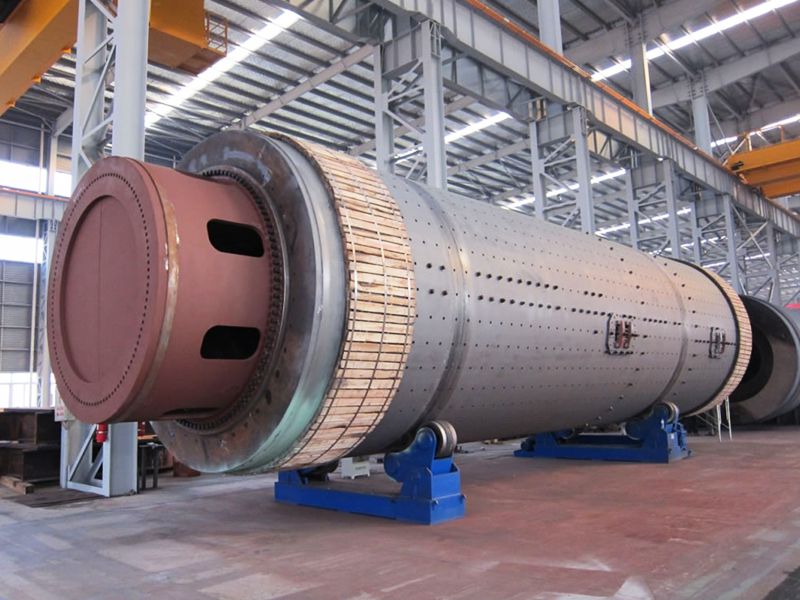

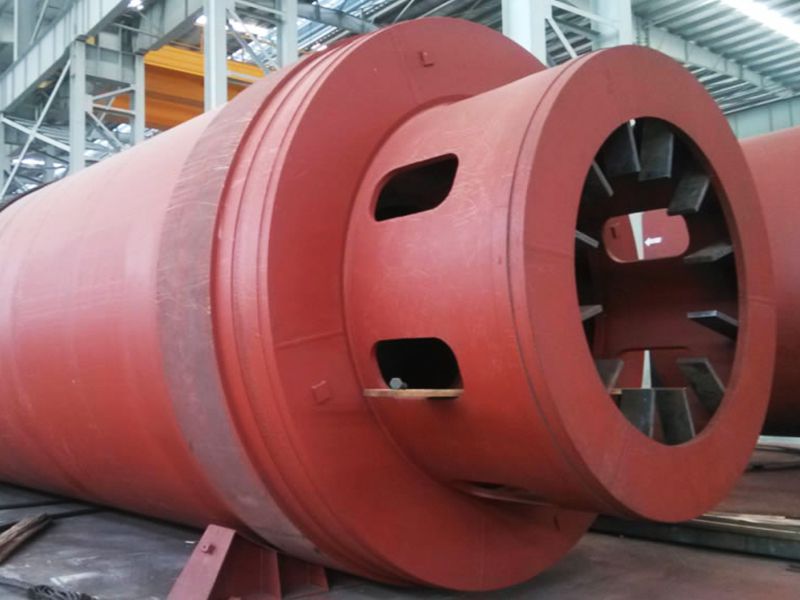

Вращающийся цилиндр
Вращающийся цилиндр - ключевая деталь шаровой мельница, состоящая из полого вала, корпуса, подъемных балок, межкамерной перегородки и обшивочной плиты. Колосниковая решётка изготовлена из износостойкой литой стали с учетом того, что шары подвергают износу внутренней поврехности цилиндрического корупса. В то же время, колосниковая решетка оснащена возвращающим шары устройством для увеличения площади снятия давления.
Разгрузочное устройство
Воздуховыпускное отверстие расположено на верхней части разгрузочного устройства, в то время как разгрузочное отверстие - на нижней части устройства. Разгрузочное устройство оснащено дверцей для осмотра и обслуживания.

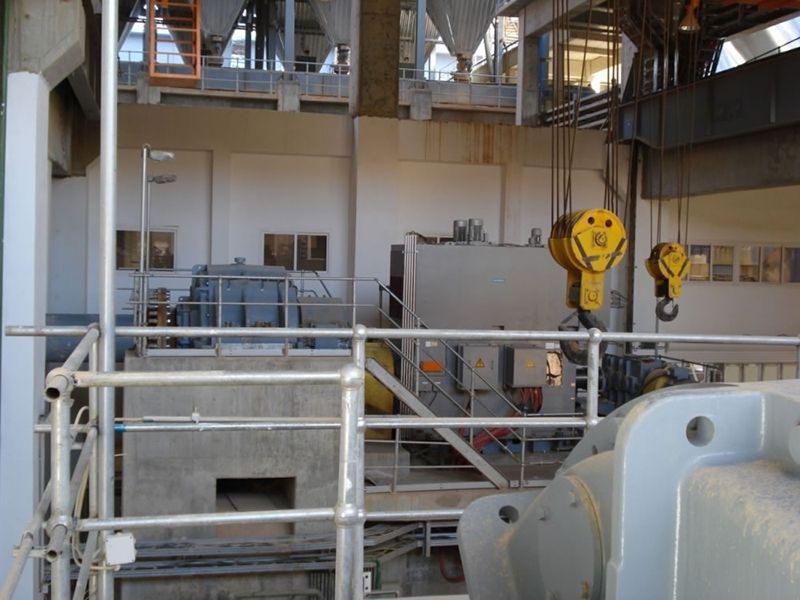

Зубчатая передача
Данная шаровая мельница оснащена двуступенчатыми планетарными редукторами, изменяющие фиксированную ось на подвижную, таким образом повышая эффективность трансмисии на 96%, что на 7.3% выше, по сравнению с другими шаровыми мельницами, благодаря чему повышается эффективность энергосбережения.
Характеристики
Преимущества данной шаровой мельницы: меньшее количество трения и энергии, более простая активация, благодаря использованию в качестве главного подшипника двухрядного самоустанавливающегося роликового подшипника вместо скользящего подшипника.
Данная мельница имеет большую производительность благодаря большим размерам загрузочного и разгрузочного отверстий.
Используется два вида питателя: комбинированный и барабанный питатели. Оба легки в использовании и установлены раздельно.
Данная шаровая мельница подходит для продолжительной работы, поскольку нет ударной силы, что позволяет иметь высокую эффективность и тратить меньше времени на обслуживание.
SINOMALY - поставщик комплексных услуг по проектированию, закупкам и строительству (EPC контракт) в цементной промышленности, наши основные услуги включают консультации, оценку, планирование, инжиниринг, закупки, управление проектами, строительство, монтаж оборудования и пуско-наладочные работы.
