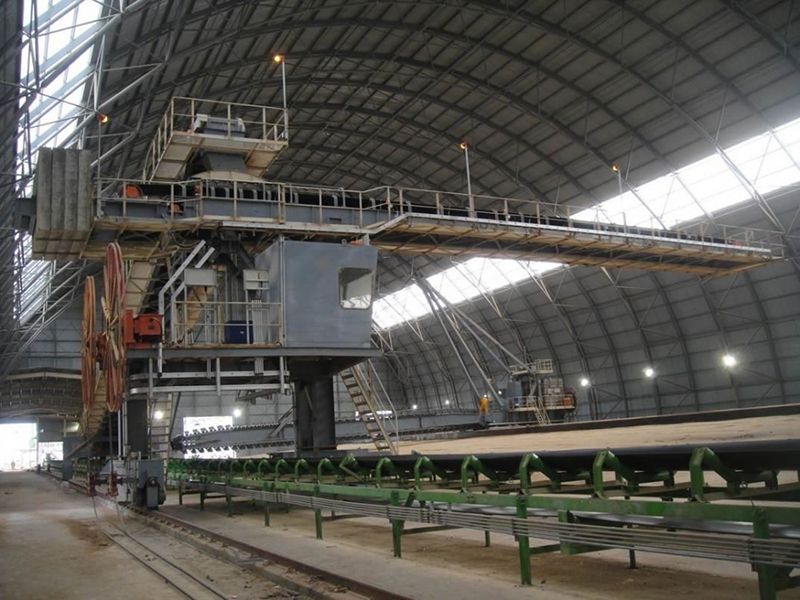

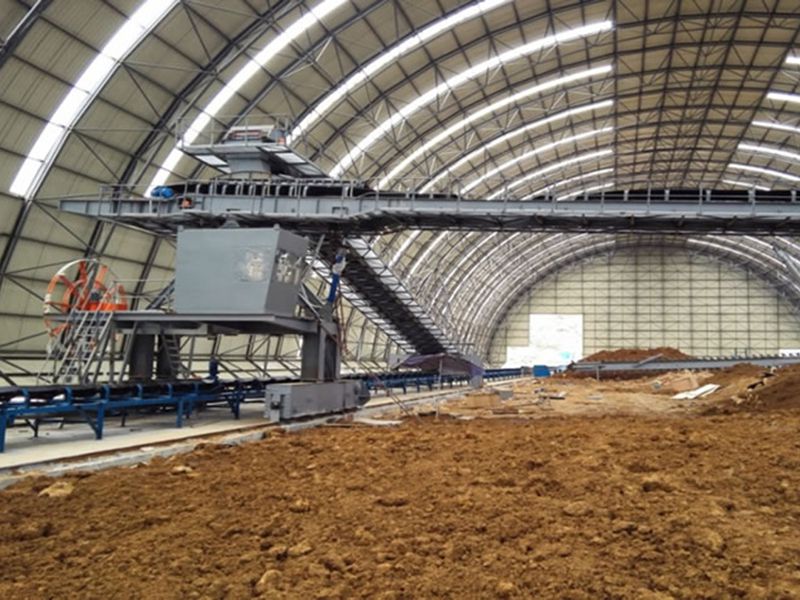

Боковой укладчик-разборщик (стакер-реклаймер)

Укладчик-разборщик может работать одновременно в различных складах. Данное крупногабаритное и эффективное погрузочно-разгрузочное оборудование для насыпного материала подходит для укладки цемента, угля, металлургического порошка и химических продуктов. Система складирования может использоваться для различных материалов, однако, следует учесть, что в одном резервуаре может храниться только один вид материала.

• Укладчик-разборщик SINOMALY оснащен стрелой, изготовленной с использованием толстой и крепкой двутавровой балки для гарантии ее прочности и повышения расстояния транспортировки насыпного материала.
• Общая конструкция склада должна быть учтена во время проектирования автоматического контроля для боковой стрелы укладчика-разборщика. То есть, высота отвала должна быть предварительно определена для гарантии эффективного складирования и усреднения на территории всего склада.
• Данное погрузочно-разгрузочное оборудование для насыпного материала оснащено несколькими методами контроля, обеспечивающими гибкое управление наспным материалом при различных ситуациях.
• Благодаря простой установке, планировщик отвалов с боковой стрелой может управляться лишь одним оператором после простого обучения.

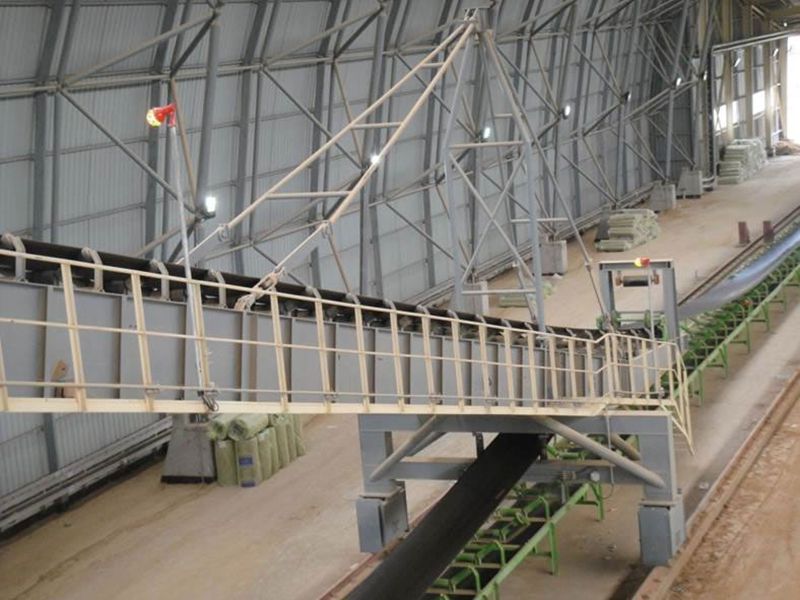

Стрела

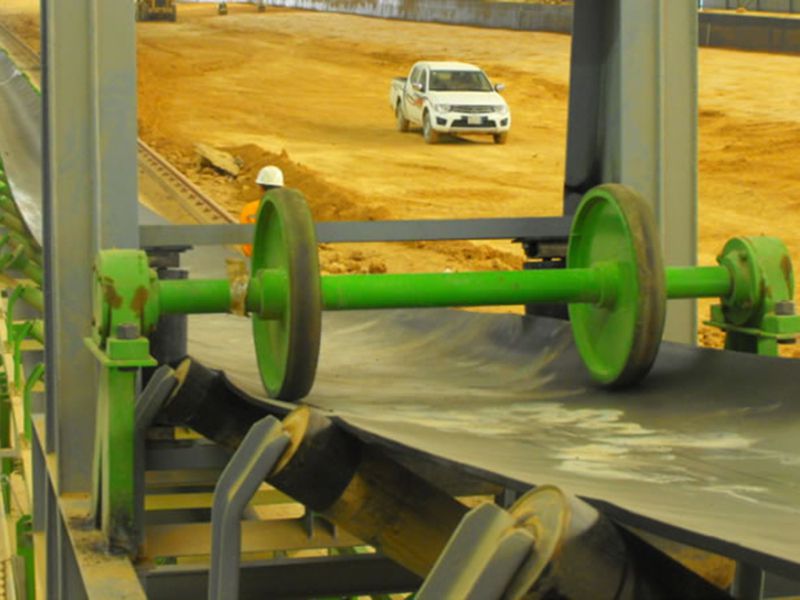

Сваренная с стальной двутавровой балкой стрела оснащена поперечным конвейером, устройством натяжения, устройством измерения параметров потока, индикатором скольжения и устройством для предотвращения отклонения. Регулируемая перегородка установлена на разгрузочном цилиндре, угол и положение которой регулируется для изменения точки разгрузки.

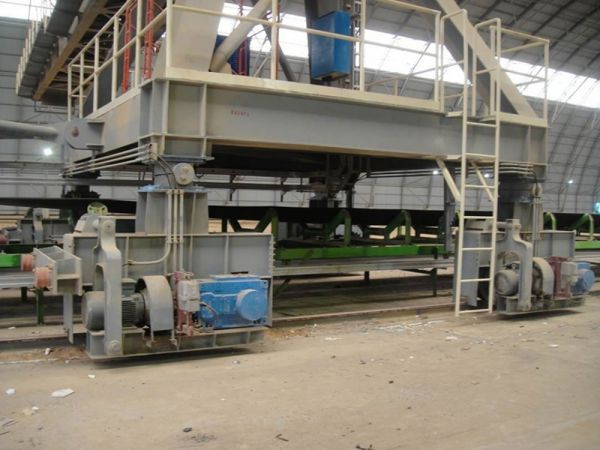

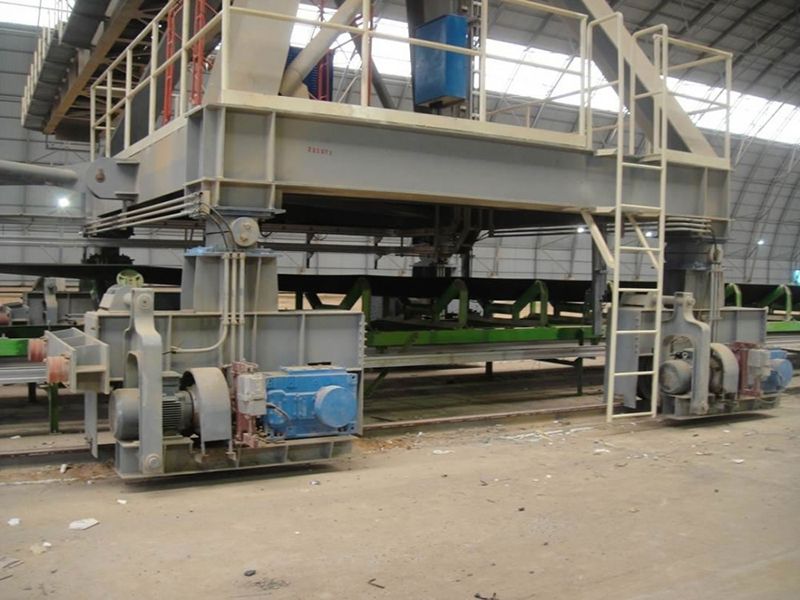

Механизм перемещения
Механизм перемещения изготовлен из козлового крана треугольной формы и привода, позволяющими плавный пуск и замедленное торможение.
На нижней части крана имеется платформа, используемая для установки гидравлической подъемной системы.

Разгрузочная/петлевая тележка
Тележка для подачи используется для распределения материала по складу, состоит из разгрузочного бункера, наклонных балок, колонн А и др.

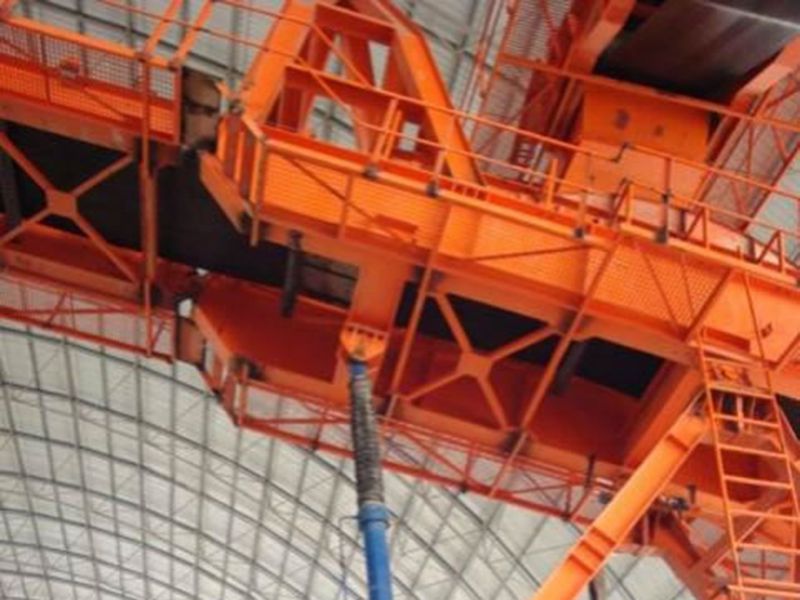

Гидравлическая система
Гидравлическая система осуществляет изменение вылета стрелы (вертикально вверх/вниз).

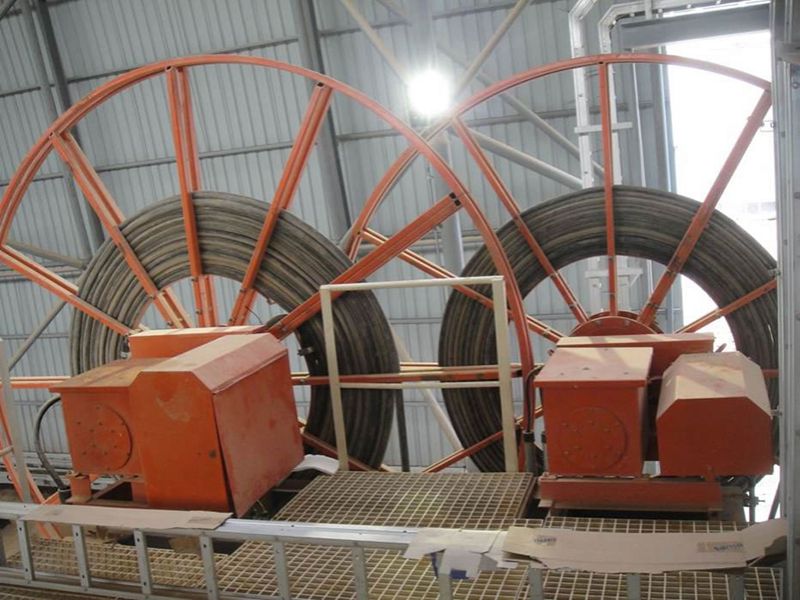

Кабельный барабан
Кабельный барабан используется для хранения энергии и управления кабелями.

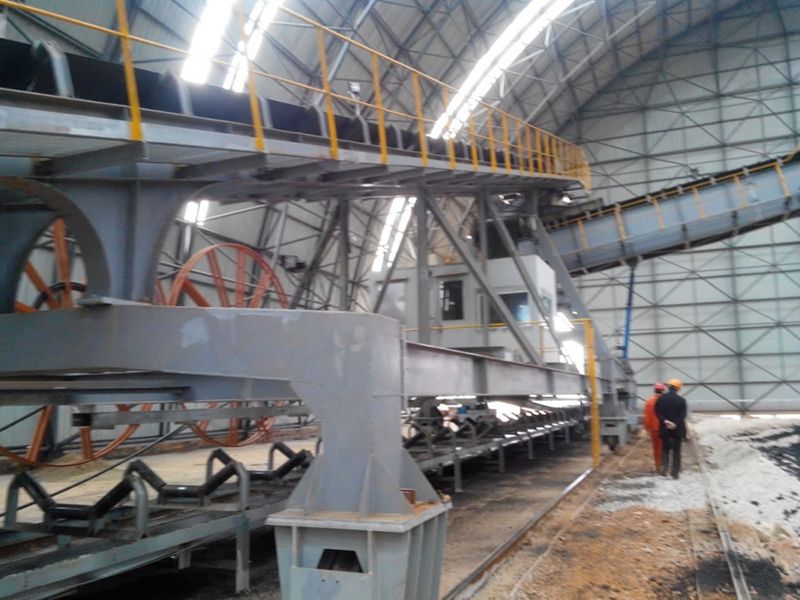

Разгрузочная/петлевая тележка

Опора стальной конструкции

Кабина оператора

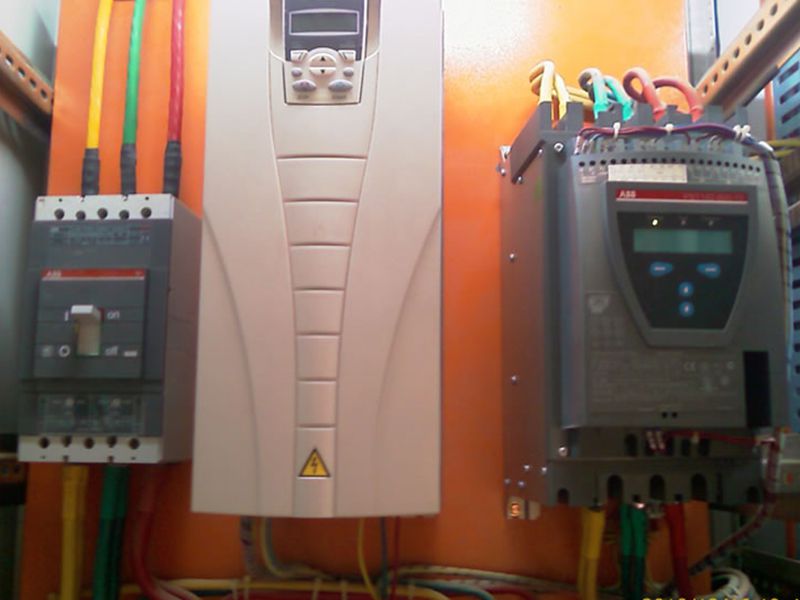

Кабина оператора смонтирована на опоре стальной конструкции, оснащена внутренней системой с ПЛК и электрошкафами.

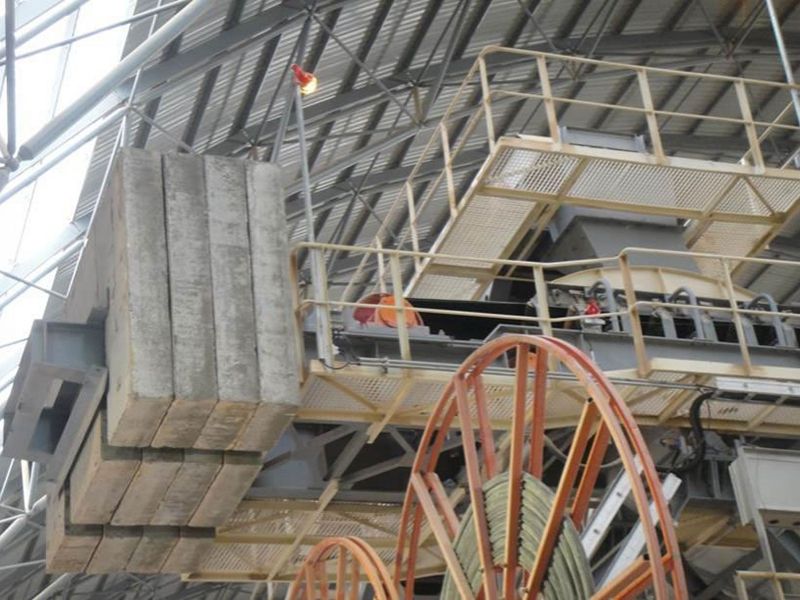

Проитвовес стрелы
Проитвовес стрелы используется для поддержания баланса укладчика и предотвращения переворачивания.

Планировщик отвалов с боковой стрелой имеет три режима управления: автоматическое управление, ручное управление на борту и боковое управление. Переход на каждый режим выполняется через двухпозиционный переключатель.

• Автоматическое управление
  Автоматическое управление предполагает осуществление контроля на панели в центральной кабине управления. Когда требуется выполнение автоматического управления укладчиком-разборщиком, операторам нужно лишь нажать соответствующую кнопку на консоли и затем нажать кнопку пуска. Все электрическое оборудование планировщика отвалов запускается в соответствии с заранее определенными процедурами, а укладчик-разборщик работает автоматически. На консоли управления операторы могут запустить или остановить всю линию оборудования.
• Ручное управление на борту
  Во время процесса пробной эксплуатации или возникновения ошибок во время автоматического управления, оператору требуется переключиться на ручной режим и осуществлять все операции управления в кабине. Во время использования ручного режима управления оборудованиене может переключиться на автоматический режим и режим бокового управления.
