Роликовые прессы SINOMALY используются для помола цемента. По сравнению с системами предварительного помола, включающих шаровые мельницы, данный роликовый пресс для цемента потребляет меньше энергии и характеризуется меньшим уровнем вырабатываемого шума.
Данный роликовый пресс повышает производительность на 50-100%, в сравнении с системами с шариковой мельницей, и имеет расход энергии на 30-40% ниже, чем производственные системы для помола, а потребление энергии готовой продукции ниже на 20-30%. Роликовый пресс позволяет измельчат материалы до 0.08 мм (25-30%) и до 20 мм (65-85%).
Данный роликовый пресс может использоваться для измельчения сырьевых материалов, клинкера, шлака и металлосодержащего шлака в линиях по производству цемента; широко применяется в индустриях: горнодобывающей, химической, металлургической и т.д.
Параметры
Moдель
Производительность (тн/ч)
Установленная мощность (кВт)
Линейная скорость ролика (м/сек)
LRP120-45
140~190
2×250
1.2~1.44
LRP120-80
250~340
2×500
1.2~1.44
LRP140-65
200~300
2×560
1.43~1.65
LRP140-80
340~400
2×560
1.43~1.65
LRP140-100
400~500
2×630
1.43~1.65
LRP140-110
500~550
2×710
1.43~1.65
LRP140-120
500~600
2×800
1.43~1.65
LRP140-140
520~680
2×900
1.43~1.65
LRP160-100
500~650
2×900
1.52~1.76
LRP160-140
650~765
2×1120
1.56~1.8
LRP160-150
650~850
2×1120
1.56~1.8
LRP180-120
800~850
2×1250
1.6~1.83
LRP180-140
850~1000
2×1400
1.56~1.88
LRP180-160
950~1130
2×1600
1.57~1.83
LRP180-170
1000~1200
2×1800
1.57~1.83
LRP200-120
850~1000
2×1400
1.59~2.0
LRP200-160
1200~1300
2×2000
1.78
LRP220-160
1300~1400
2×2240
2.1
Принцип работы

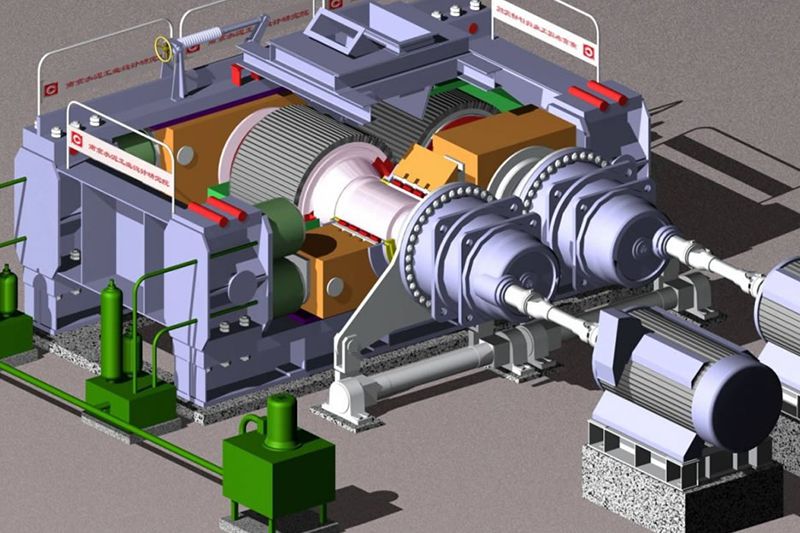

Роликовый пресс разработан согласно принципу работы самофутеровки. Вращение ролика осуществляется приводом. Материал, поступаемый через устройство для подачи, раздрабливается под сильным сдавливанием и измельчается до конечного материала, плотного и сухого. Полный мелких трещин материал разгружается на грузоподъемник.
Характеристики

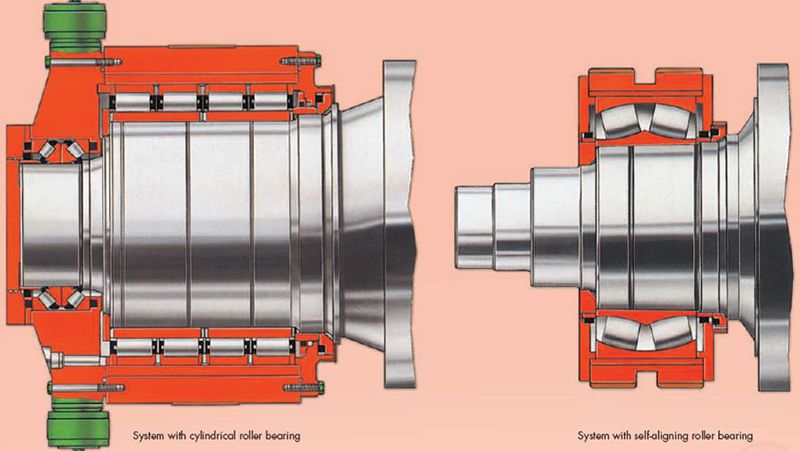

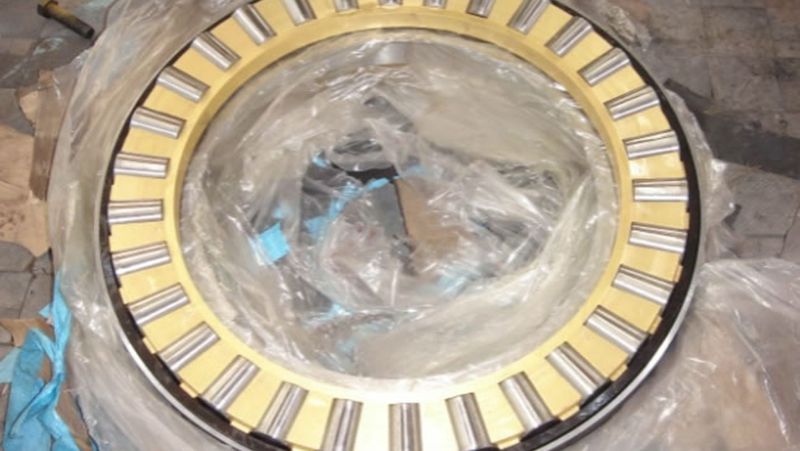

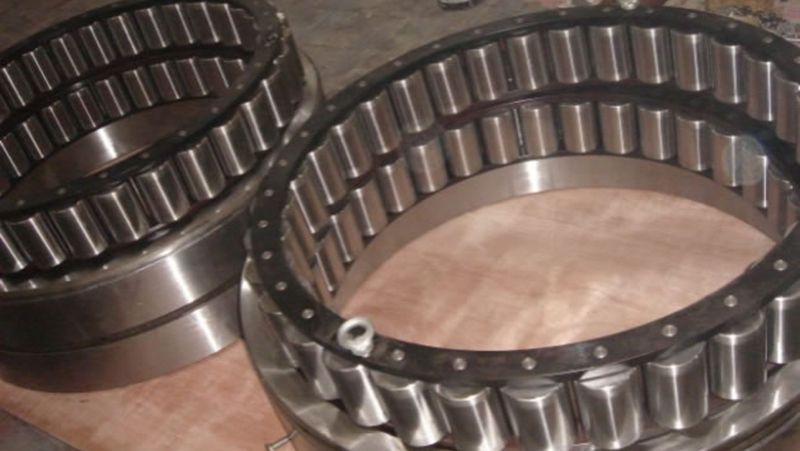

Оснащен четырехрядным роликовым цилиндрическим подшипником, для производства которого была использована науглероженная сталь G20Cr2Ni4A. Подшипник характеризуется более высокой грузоподъемностью и более долгим сроком службы, по сравнениию двухрядным самоустанавливающимися роликовыми подшипниками, что делает роликовый пресс более надежным.
Ролик изготовлен с использованием высококачественного стального сплава.
Ролики, имеющие диаметр ниже Φ1600, произведены в виде монолитных единиц с целью предотвращения деформации, трещен и соскальзывания.
Ролики, имеющие диаметр выше Φ1800, имеют конструкцию: роликовый корпус + роликовый рукав. Повернутый штифт используется по радиальному направлению, а скользящий "ласточкин хвост" - по осевому, что позволяет предотвратить соскальзывание роликового рукава.

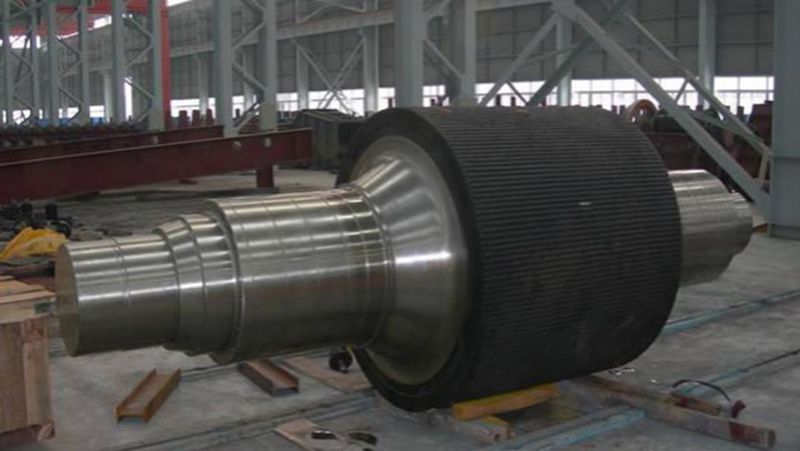

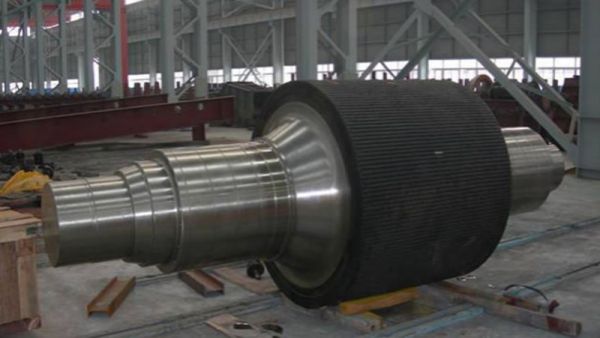

Монолитный ролик

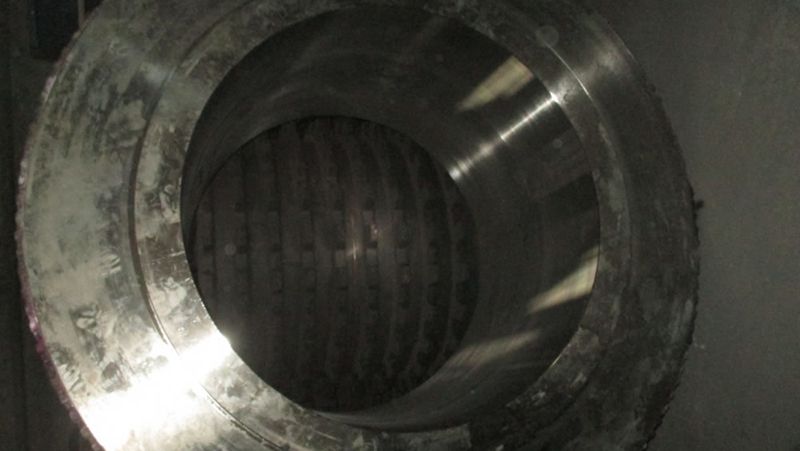

Роликовый рукав перед установкой

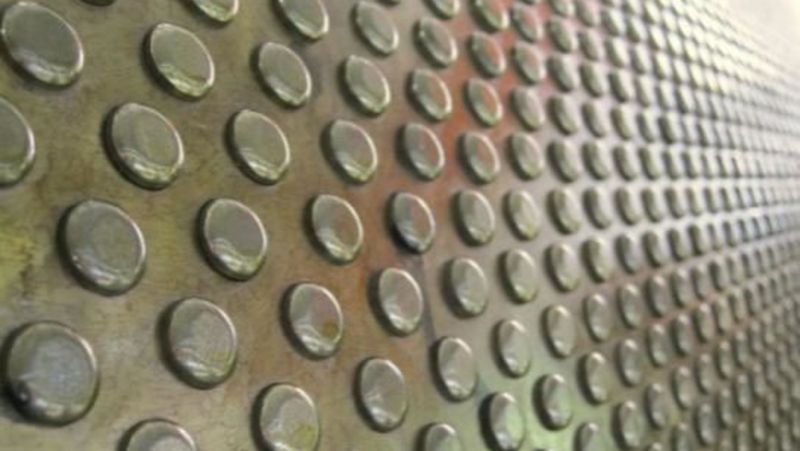

Корпус ролика изготовлен с использованием наплавленного слоя сварного шва или с конструкцией с врезанной шпилькой, в зависимости от характеритистик материала.

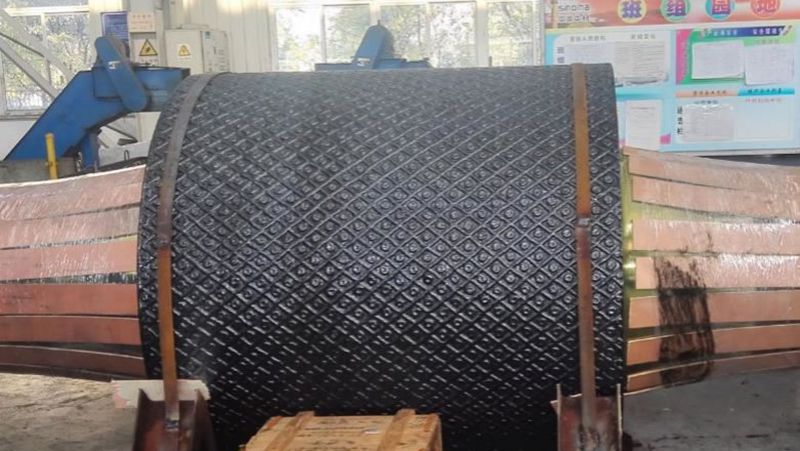

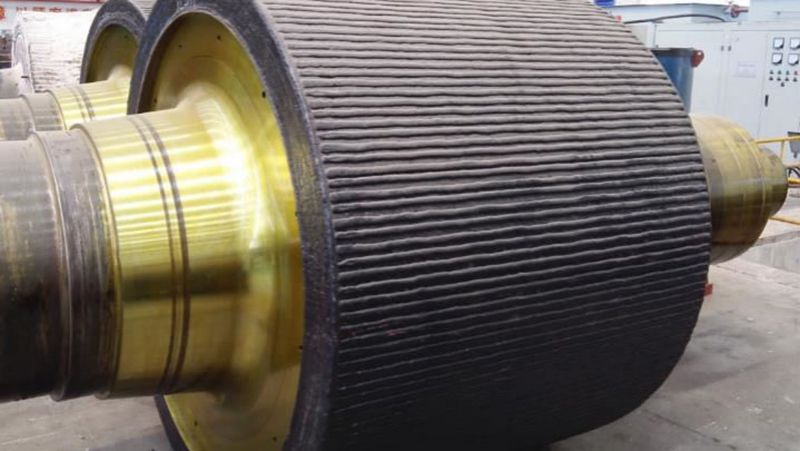

Наплавленный корпус ролика
Наплавленный корпус ролика

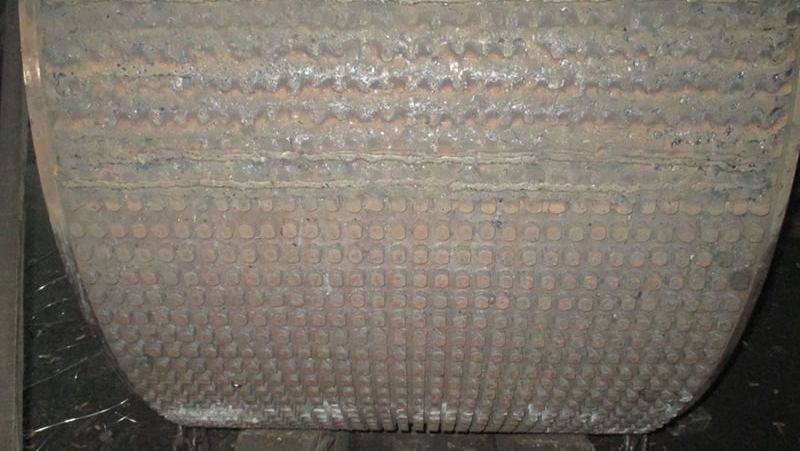

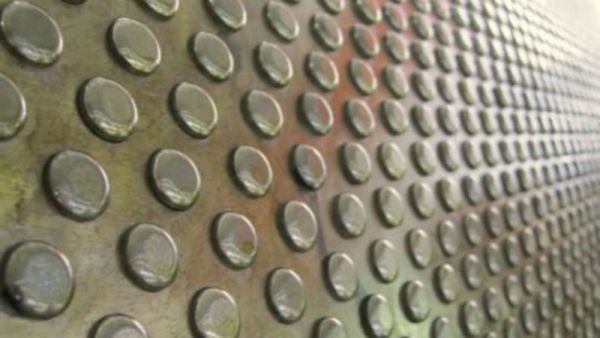

Рифлёный корпус ролика
Рифлёный корпус ролика

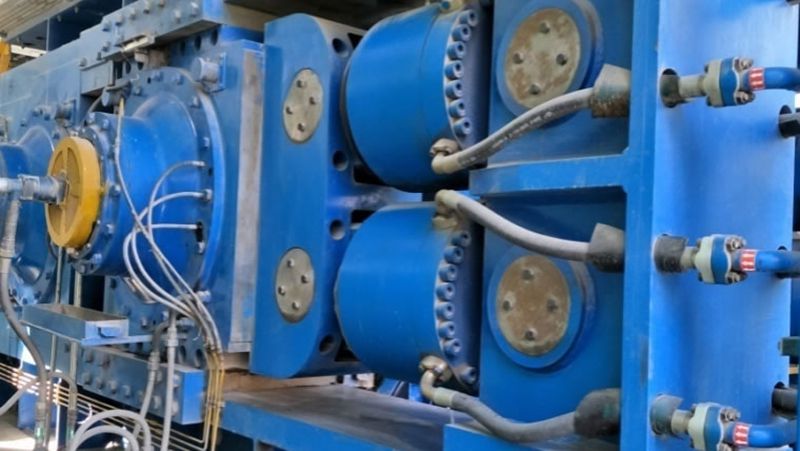

Используется самонастраивающийся цилиндр, произведенный компанией "PARKER" (США).

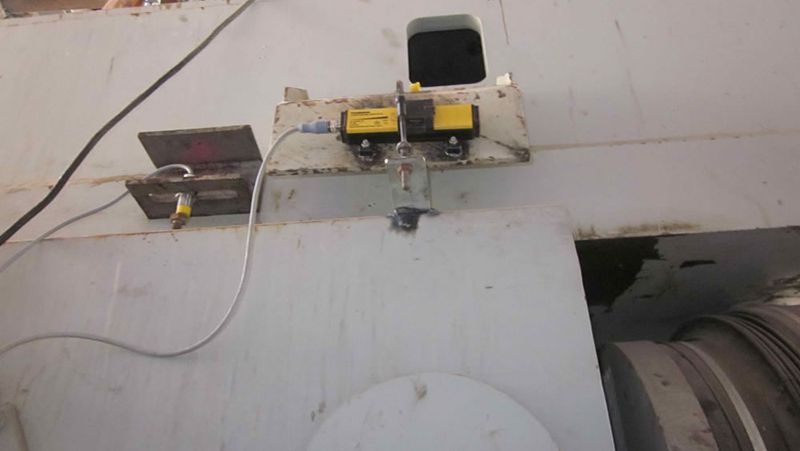

Система обнаружения осуществляет измерение межвалкового зазора, защиту крайнего положения и мониторинг температуры каждого подшипника для обнаружения каких-либо неисправностей вовремя.

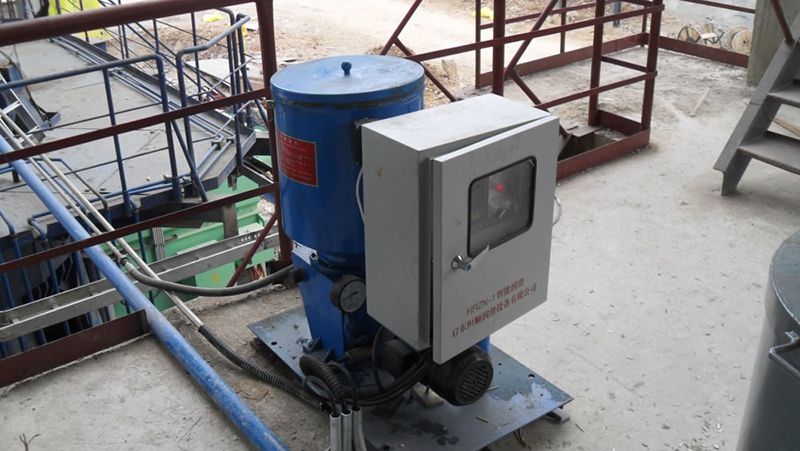

Оснащен умной системой смазки консистентными веществами с ПЛК управлением, характеризующейся высоким уровнем надежности и легкостью управления. Каждая точка смазки может смазываться постоянно и периодически, благодаря данной умной системе.

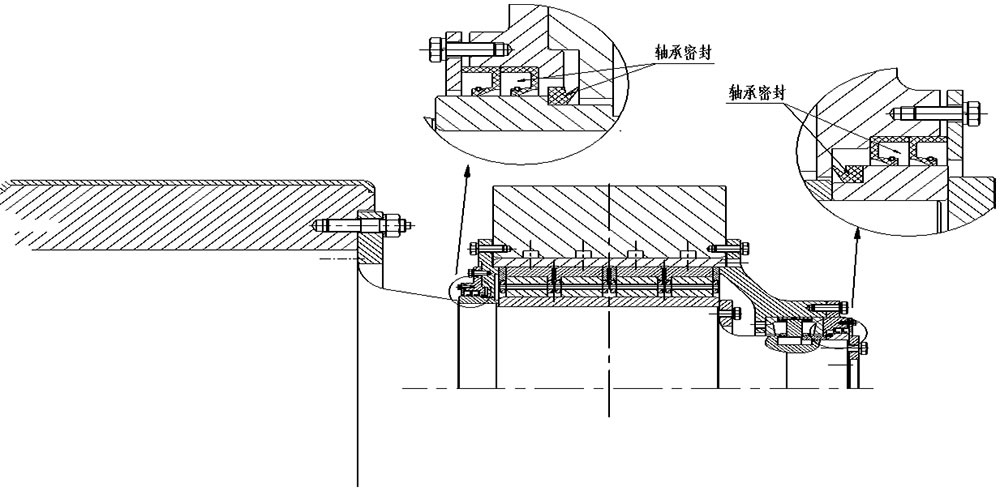

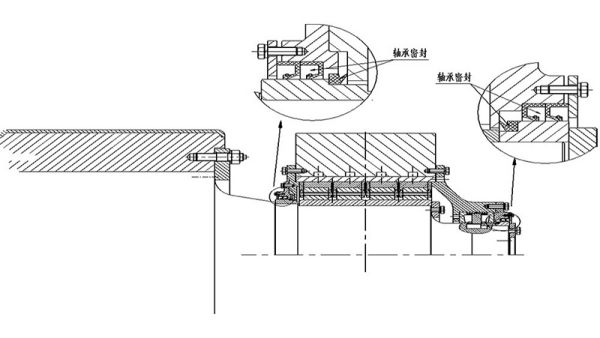

Уплотнение подшипника предотвращает поподание обломочного материала внутрь подшипника, что позволяет иметь более долгий срок службы.
Система программного управления и высокоинтегрированная гидравлическая система - ключевые части, приобретенные у надежных поставщиков.

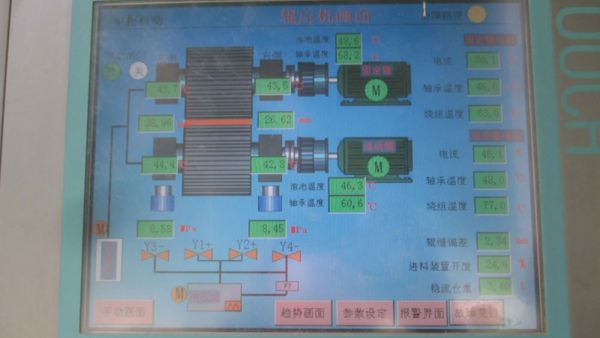

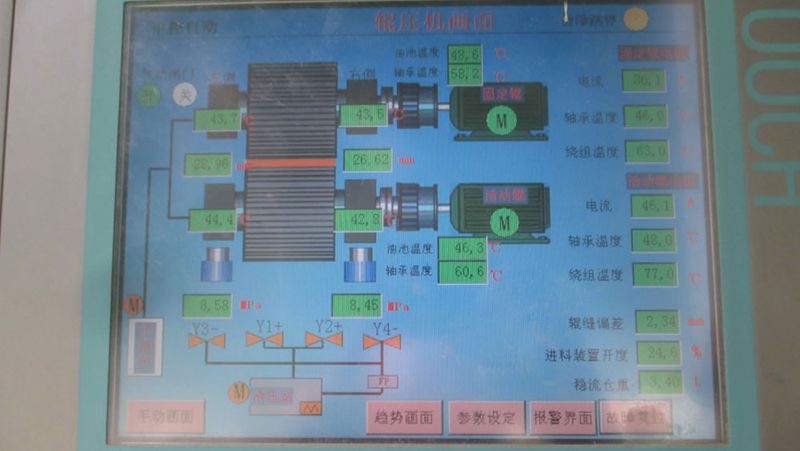

Гидравлическое автоуправление

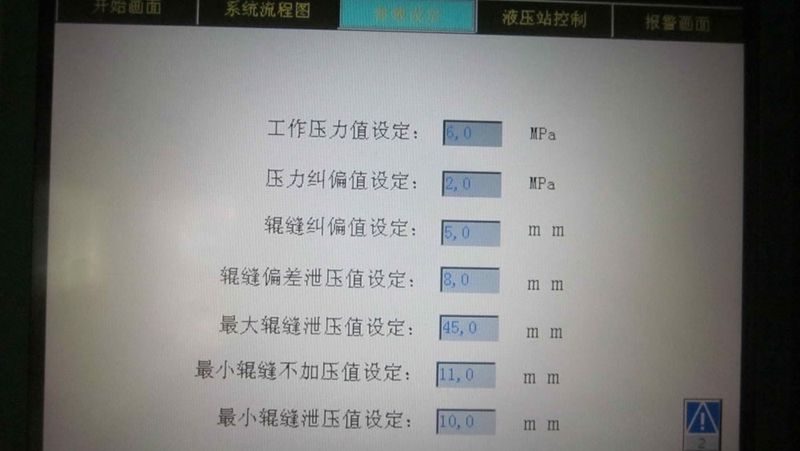

Регулирование гидравлических параметров

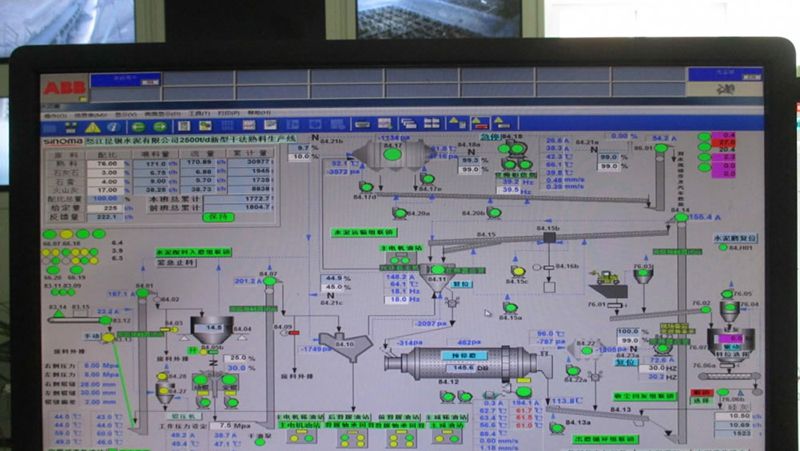

Центральное управление помола цемента

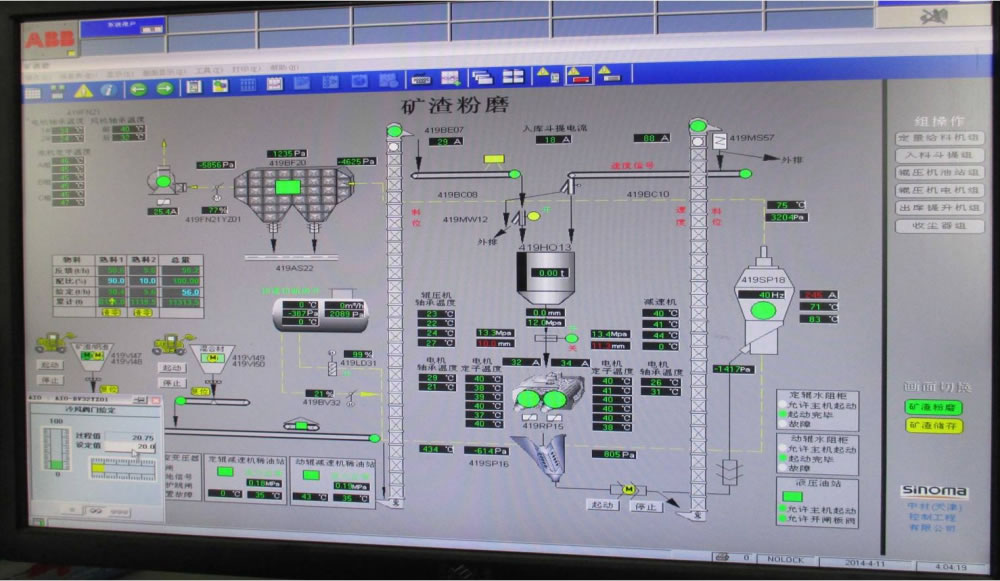

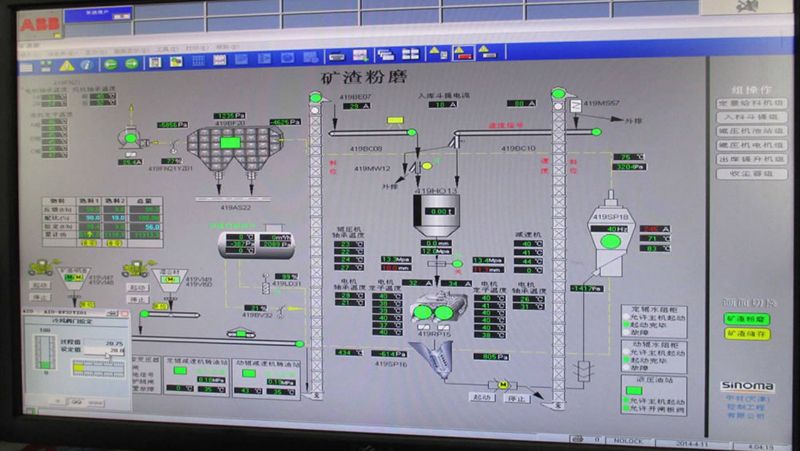

Центральное управление помола шлака

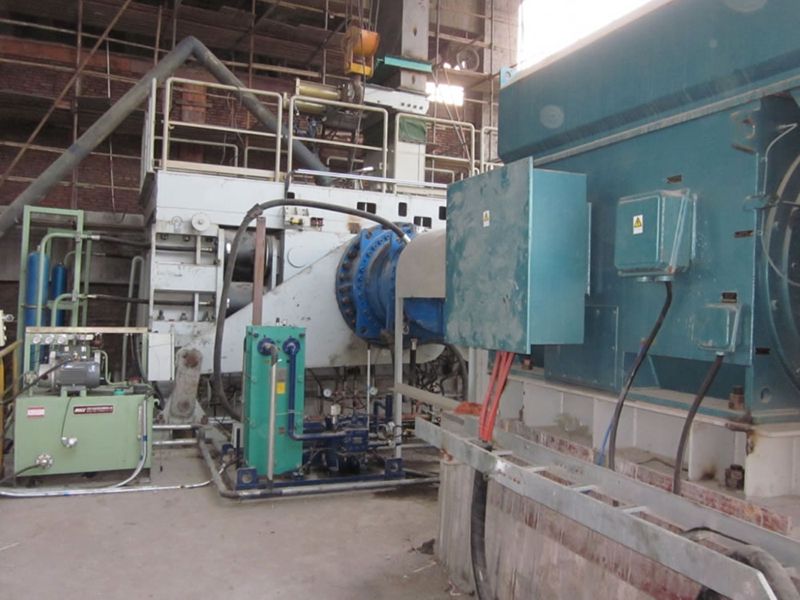

Роликовый пресс может быть оснащен планетарным редуктором и коренным подшипником.
SINOMALY - поставщик комплексных услуг по проектированию, закупкам и строительству (EPC контракт) в цементной промышленности, наши основные услуги включают консультации, оценку, планирование, инжиниринг, закупки, управление проектами, строительство, монтаж оборудования и пуско-наладочные работы.
