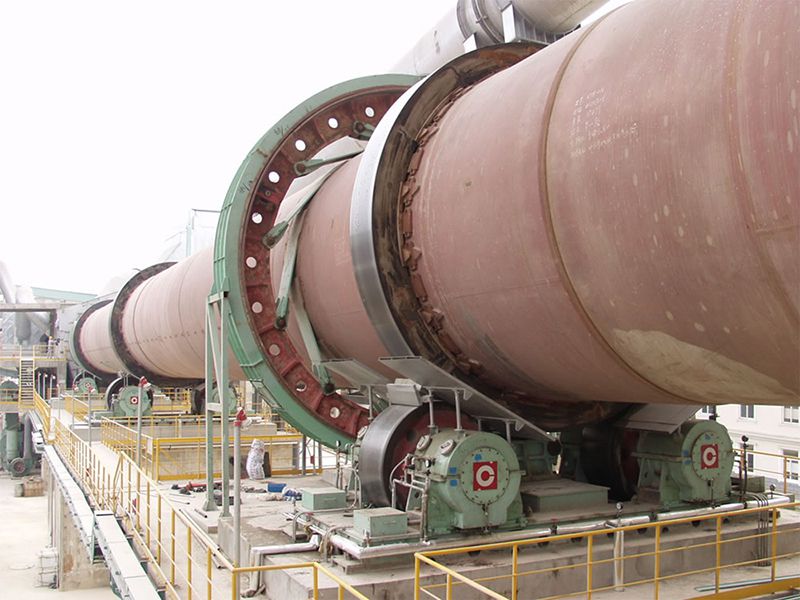

Вращающаяся печь
Вращающаяся печь
Вращающаяся печь - устройство пирометаллургической обработки, используемое для обжига и спекания большого ряда материалов: цементный клинкер, ферриты и сухой порошок. Производительность варьируется от 300 тн/д до 10000 тн/д. Наши вращающиеся печи широко используются в различных индустриях,таких как цементное производство, металлургическая и химическая. Наша компания на сегодняшний день снабдила вращающимися печями более 500 линии по производству цемента для различных крупных проектов в Пакистане, Вьтенаме, Африке, Ближнем Востоке и проектах SPCC, CCC, RCC, SCC, YCC в Саудовской Аравии.
Технические параметры
| Размеры (м) | Производительность (тн/д) | Наклон печи (%) | Количество опор (ед) | Тип упорного ролика | Скорость вращения | Главный привод | Вспомогательный привод | |||
| Главный привод (об/мин) | Вспом. привод (об/мин) | Мощность двигателя (кВт) | Редуктор | Мощность двигателя (кВт) | Редуктор | |||||
| Φ4x60 | 2500 | 4 | 3 | Гидравлический | 0.41-4.07 | 8.2 | 315 | 22.4 | 22 | 45 |
| Φ4.3x64 | 3500 | 4 | 3 | Гидравлический | 0.4-4.0 | 7.93 | 400 | 31.5 | 30 | 45 |
| Φ4.8x74 | 5000 | 4 | 3 | Гидравлический | 0.35-4 | 8.52 | 630 | 42.226 | 55 | 28 |
| Φ5.0x74 | 6000 | 4 | 3 | Гидравлический | 0.35-4 | 7.58 | 710 | 28 | 55 | 45 |
| Φ5.6x87 | 8000 | 4 | 3 | Гидравлический | Max4.23 | 8.7 | 800 | 23.901 | 90 | 35.795 |
| Φ6.0x95 | 10000 | 4 | 3 | Гидравлический | Max5 | 9.2 | 950X2 | 26.646 | 132 | 35.795 |
вращающейся печи

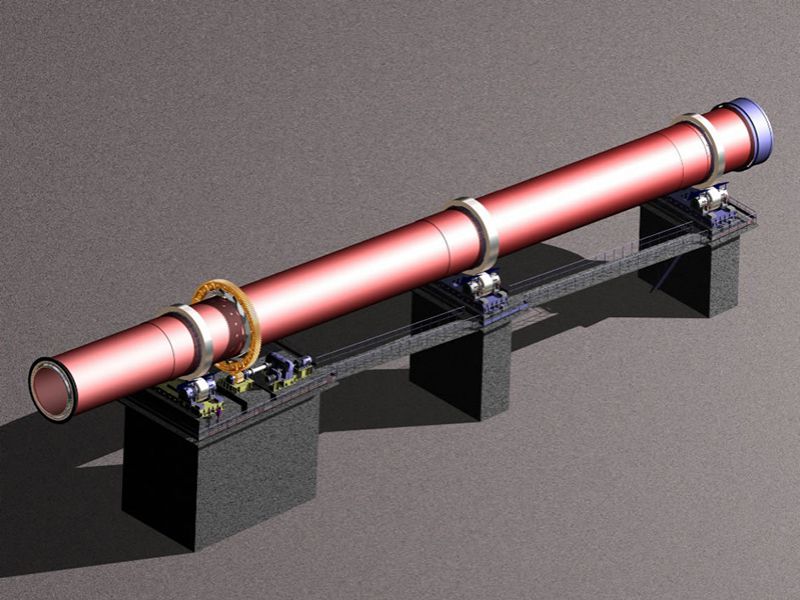

Главным образом состоит из корпуса, главной шестерни, крышки шестерни, привода, опорного ролика, гидравлического усилия, уплотнителя головки печи и уплотнителя разгрузочного отверстия печи.

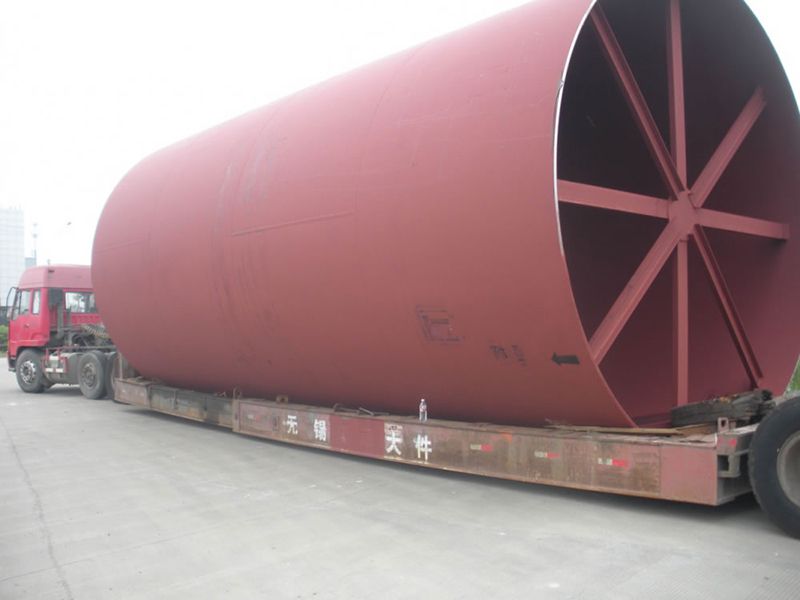

Корпус печи

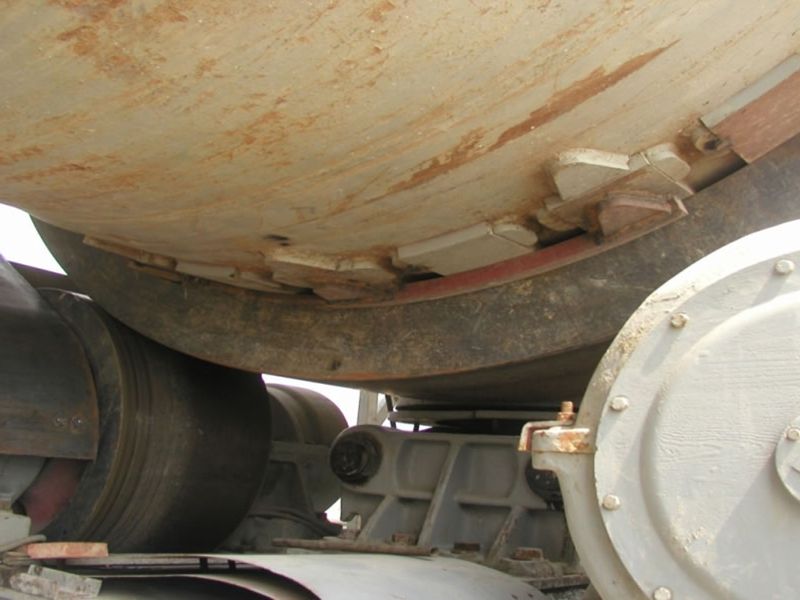

Нижняя часть корпуса печи равномерно распределена с несколькими плитами с плавающей базой для удобства установки и замены.

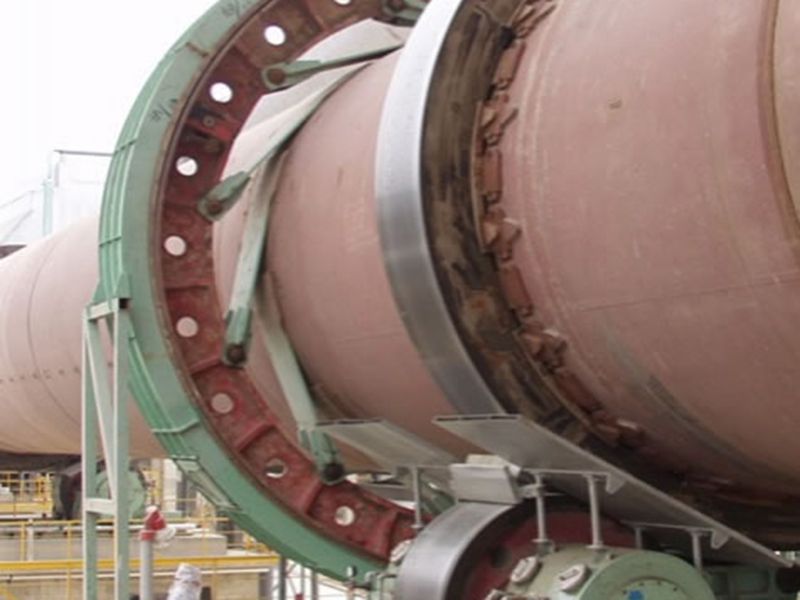

Главная передача

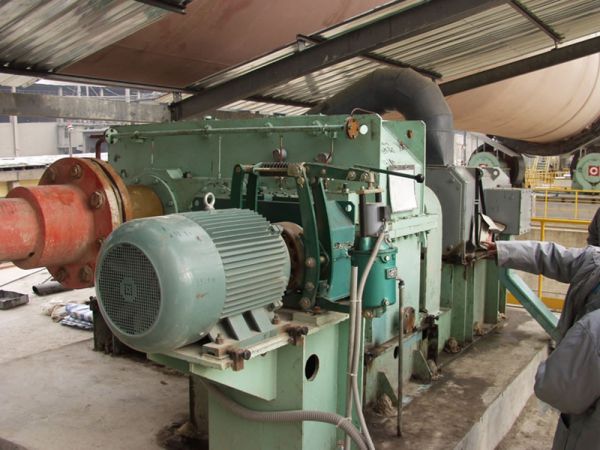

Привод
При выключении главного привода, двигатель вспомогательного привода продолжает работу для предотвращения повреждения корпуса печи.

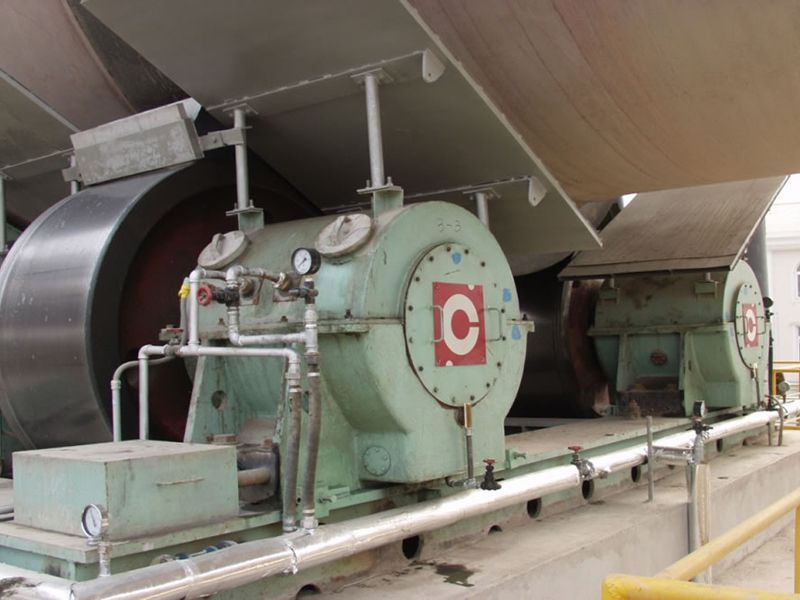

Опорный ролик
Опорный ролик - ключевая часть вращающейся печи, которая принимает нагрузку всего веса корпуса печи и фиксирует корпус для обеспечения безопасности и стабильной работы.

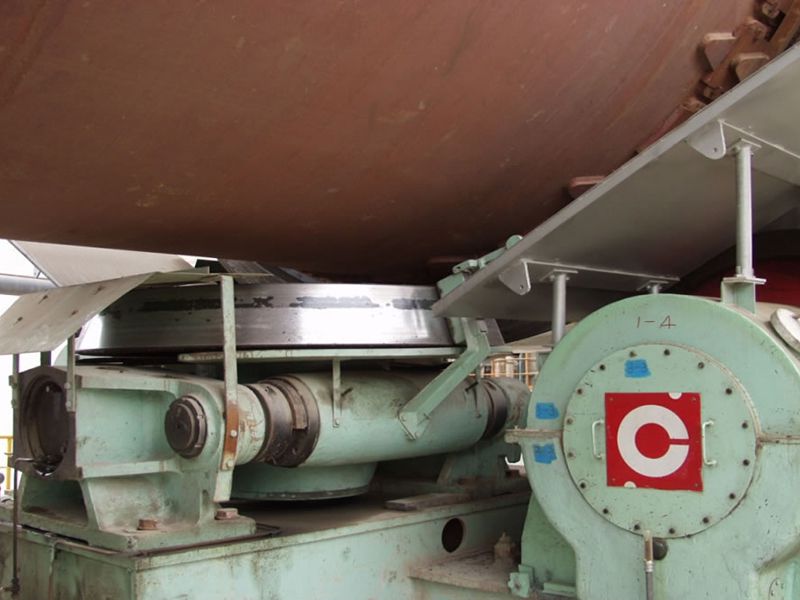

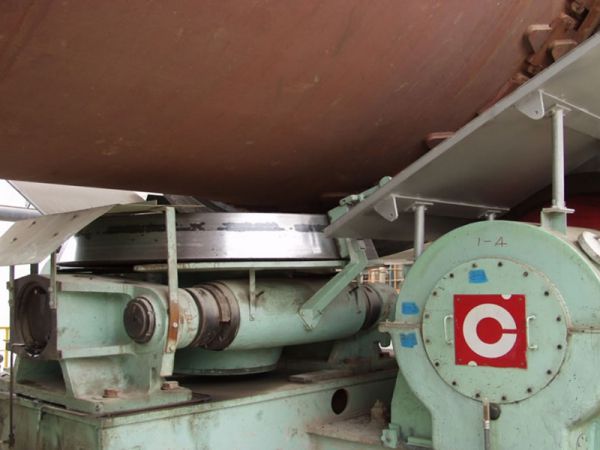

Гидравлический упор
Главная функция гидравлического упора - обеспечение осевого возвратно-поступательного движения бандажа и корпуса печи при определенной скорости, а также обеспечение равномерного распределения напряжения бандажа и опорного ролика, что гарантирует более долгий срок службы устройства.

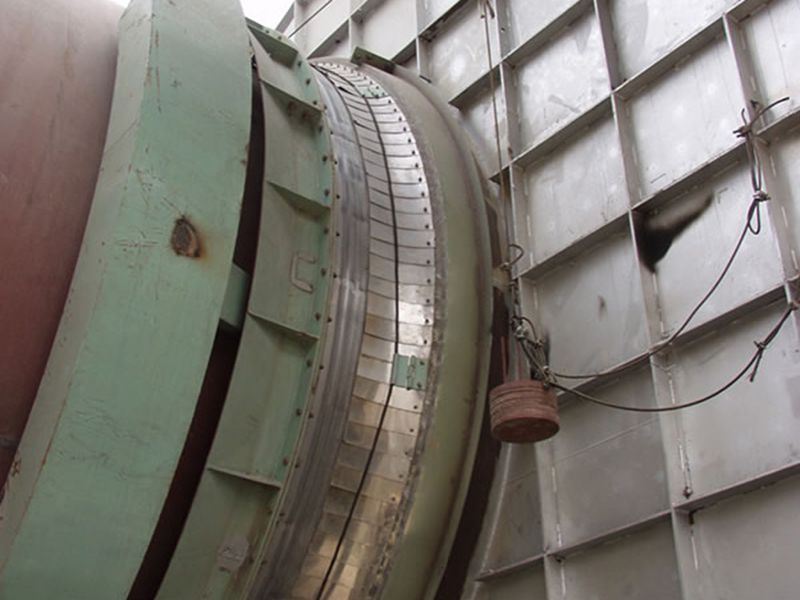

Уплотнительное устройство
Вращающаяся печь загерметизирована графитом для обеспечения прочного уплотнения. Существует два метода предотвращения излишка запасов клинкера с мелкими частицами - путем разгрузки клинкера через нижний зольный бункер или напрямую через колосниковый охладитель.
SINOMALY - поставщик комплексных услуг по проектированию, закупкам и строительству (EPC контракт) в цементной промышленности, наши основные услуги включают консультации, оценку, планирование, инжиниринг, закупки, управление проектами, строительство, монтаж оборудования и пуско-наладочные работы.
