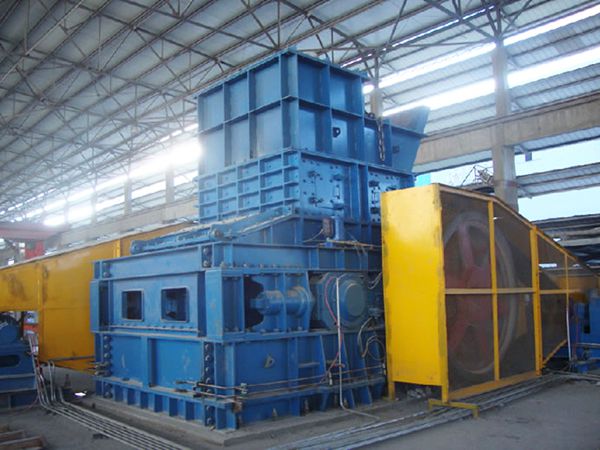

Вальцовая дробилка

Область применения

Вальцовая дробилка используется для измельчения песчаника, сланца, мёрзлого грунта, карбидного шлака, глины и других похожих материалов с низкой компрессионной прочностью - ниже 40 МПа. В сравнении с другими видами дробилок, вальцовая дробилка характеризуется более простым рабочим процессом и легкостью обслуживания, что делает ее подходящей для измельчения вязких материалов.

Запросить расценки

Параметры

Модель	Макс.размер подаваемого материала (мм)	Крупность выходного материала (мм, остаток на сите≤20%)	Содержание влаги материала(%)	Показатель пластичности материала	Производительность (тн/ч)
NPG1208	≤300	≤50	≤25	15-22	60-90
NPG1210	≤300	≤50	≤25	15-22	100-120
NPG1212	≤300	≤50	≤25	15-22	150-200
NPG1414	≤500	≤50	≤25	15-22	250-300
NPG1416	≤500	≤50	≤25	15-22	350-400
NPG1616	≤600	≤50	≤25	15-22	450-500

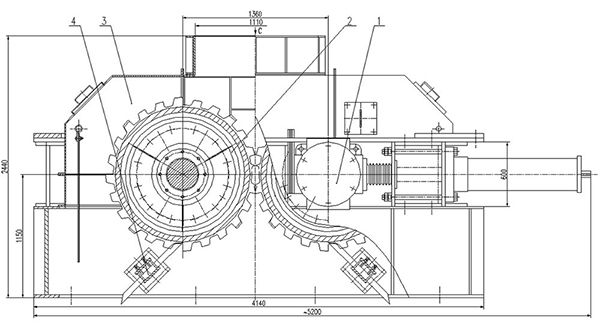

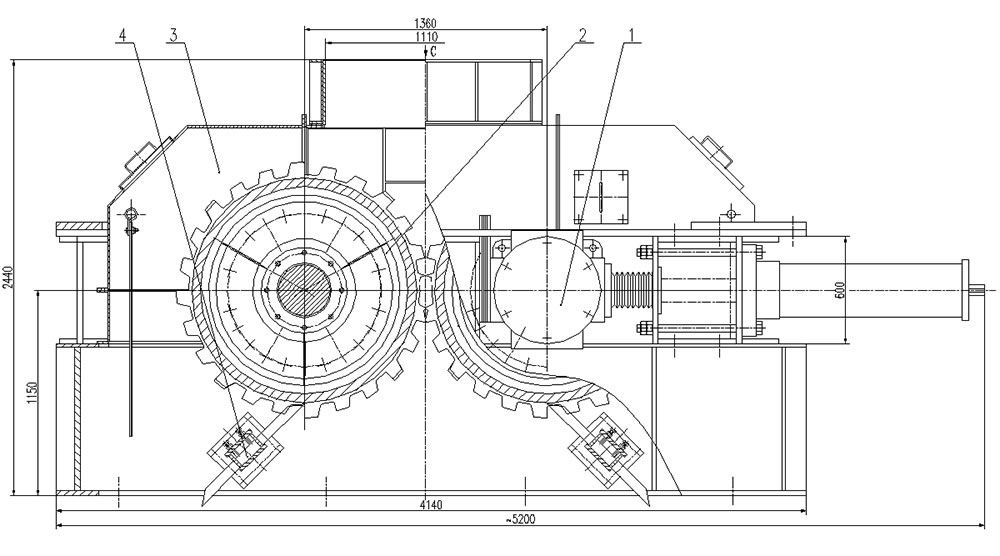

Составляющие

Вальцовая дробилка состоит из дробильных вальцов, корпуса, скребкового устройства с приводом, системы смазки консистентными веществам, газожидкостной системы компрессии и натяжителя V-образного ремня.

Подвижный валец

Неподвижный валец

Корпус

Скребок

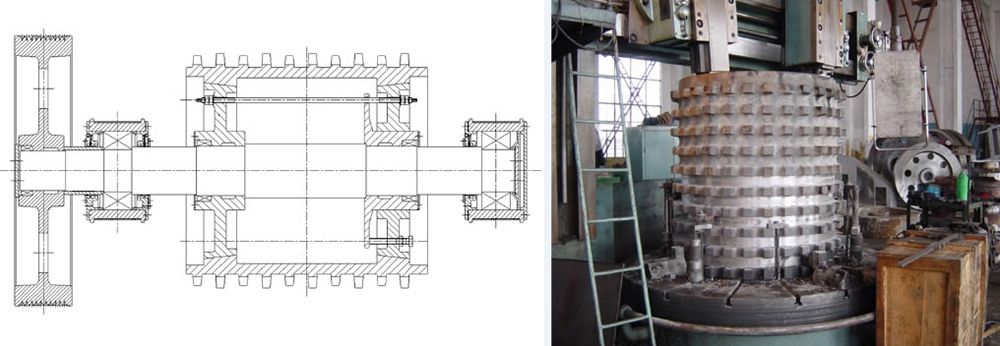

Дробильные вальцы

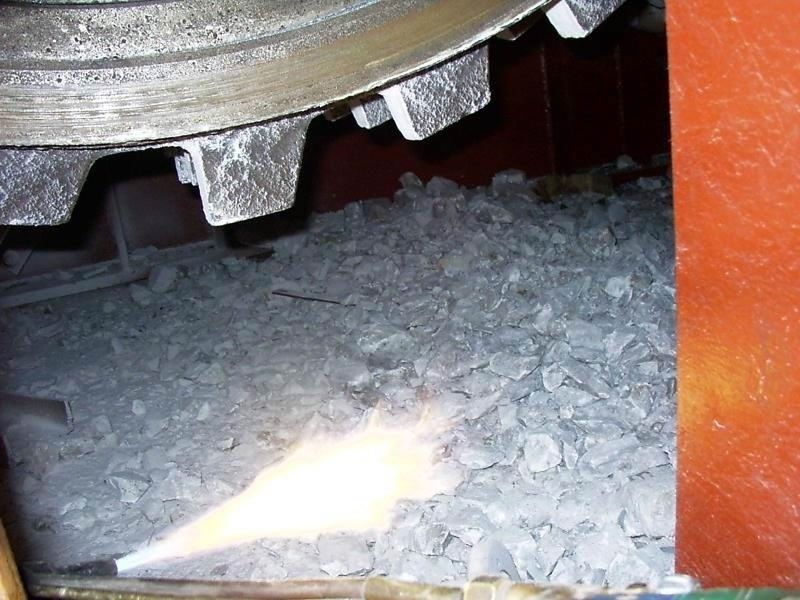

Зубец валка
Дробильный валец изготовлен из антикоррозийной и стойкой к абразивному износу высокомарганцовистаой стали. Зубцы валка расположены в шахматном порядке, что делает процесс дробления более эффективным.

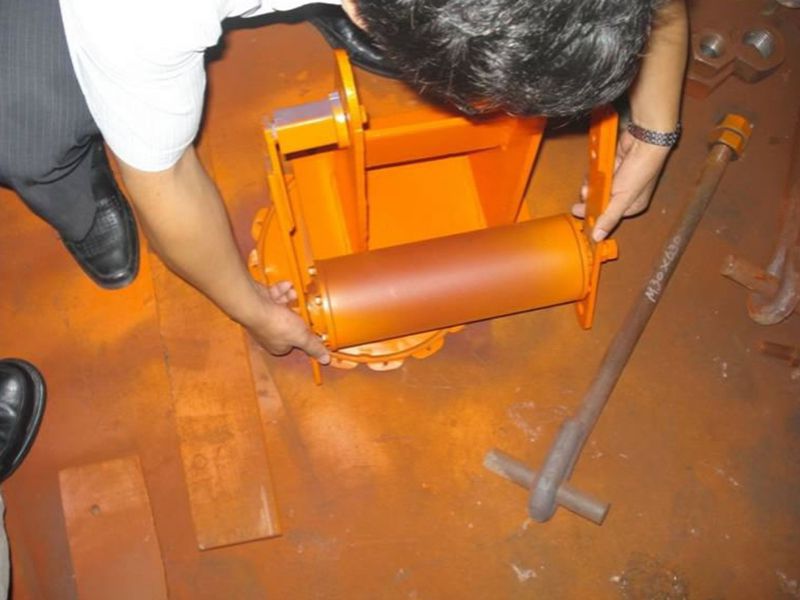

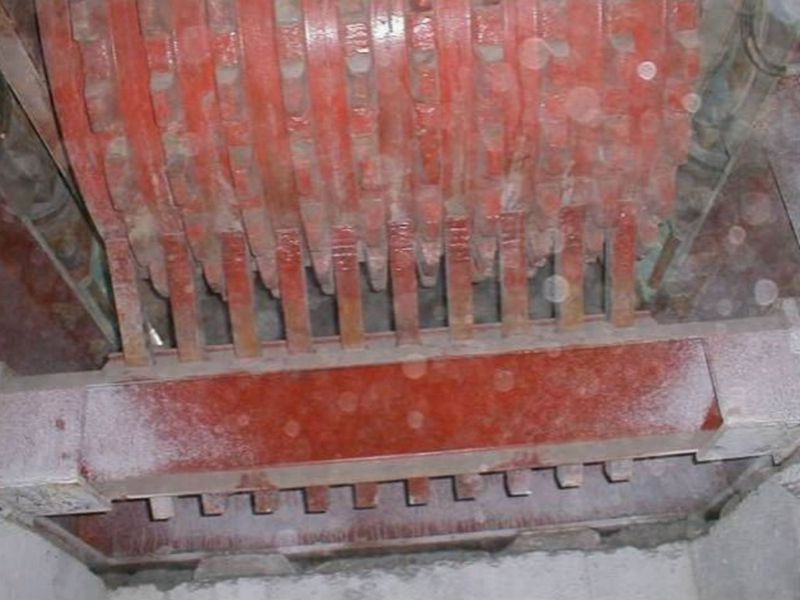

Скребковый механизм
Скребковое устройство для грязи изготовлено из износостойких материалов, используется для предотвращения остатков на вальцах дробилки, таким образом гарантируя эффективную высоту зубцов и подходящее расстояние для прохождениия материалов. Это также гарантирует надлежащее торможение и силу давления.

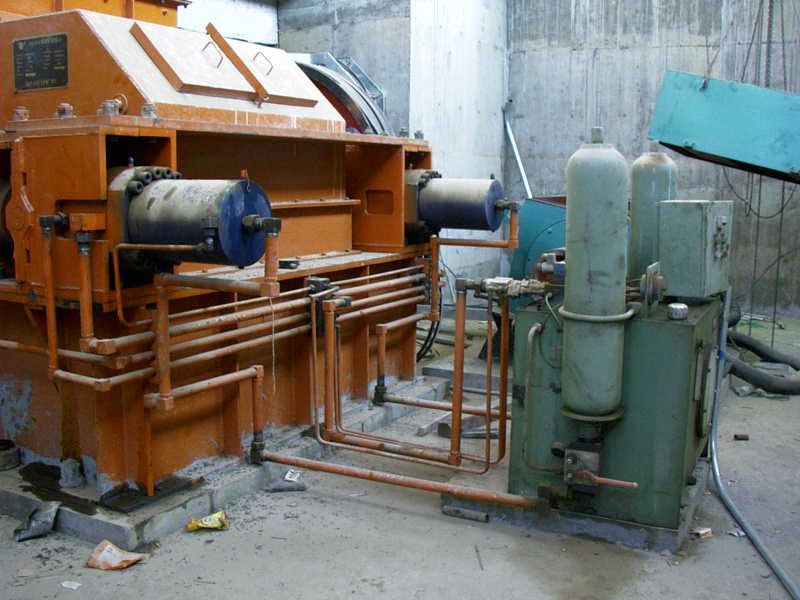

Гидравлическая система
Гидравлическая система используется для регулирования расстояния между зубцами валка для получения частиц различных размеров.

Система смазки
Система использует смазку на литиевой основе и специальный двигатель, что позволяет регулировать скорость подачи от крубопровода к каждой точке.
Четыре вала могут быть смазаны как по отдельности, так и одновременно, что обеспечивает легкость обслуживания.

натяжитель клинового ремня
Если материал не может быть измельчен в дробильной камере, подвижный вал быстро двигается в обратном направлении, а V-образный ремень опускается. Ремень не соскальзывает и не перекручивается из-за движения эластомера в натяжителе. Эластомер, произведенный ROSTA, харакетризуется стабильностью и долгим сроком службы.

Характеристики

Под воздействием давления и скалывающего усилия, материал сжимается и раздрабливается между двумя противоположно вращающимися валами, далее выгружается через щель между зубцами валка. Если какой-либо материал остается на поверхности вала, скребковый механизм его удаляет.
Дизайн рамы машины позволяет опоре подшипника подвижного вала двигаться горизонтально. Если какой-либо объект не может быть раздроблен, валец движется в обратном направлении и выгружает посторонние материалы с целью защиты оборудования от возможных повреждений.
Гибкая резиновая шторка предотвращает прилипание вязких материалов с содержанием воды к внутренней поверхности дробильной камеры.
