Cырьевая мельница для цемента

Cырьевая мельница для цемента

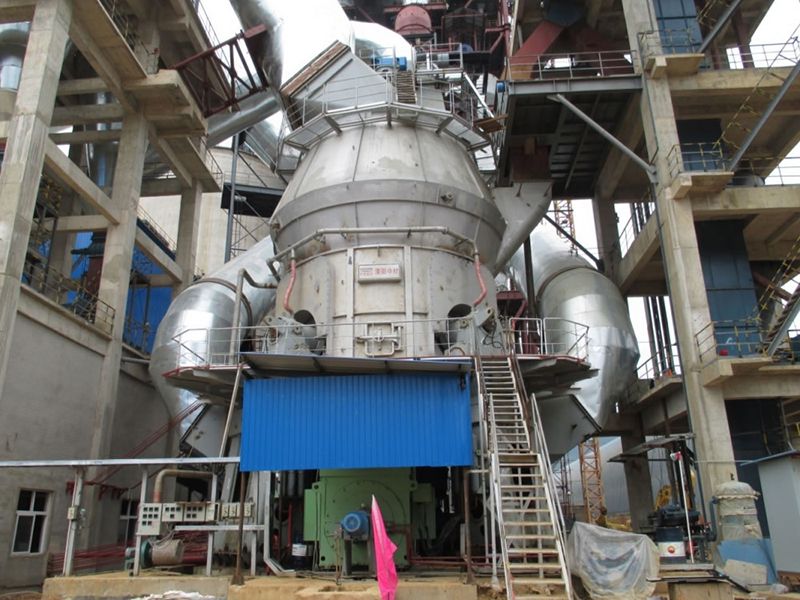

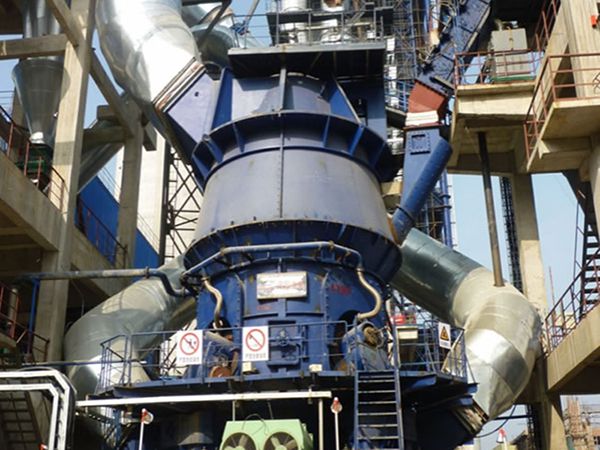

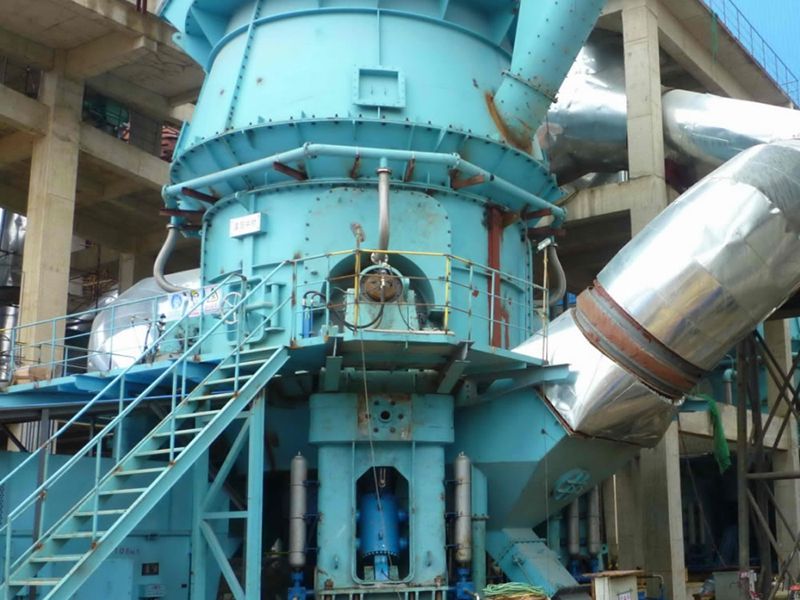

SINOMALY производит сырьевые мельницы различных спецификаций. Данные машины подходят для работы в производственных линиях по измельчению с производительностью 2500 тн/д, 3200 тн/д, 4000 тн/д, 5000тн/д, 6000тн/д и 8000тн/д. Вертикальная мельница используется для помола сырьевых материалов, смешанного цемента и шлакового порошка.

Запросить расценки

Примечания: содержание влаги сырьевого материала ≤8%, крупность сырья ≤80 мм около 95%, тонкость продукта R0.08≤12%, содержание влаги продукта ≤0.5%

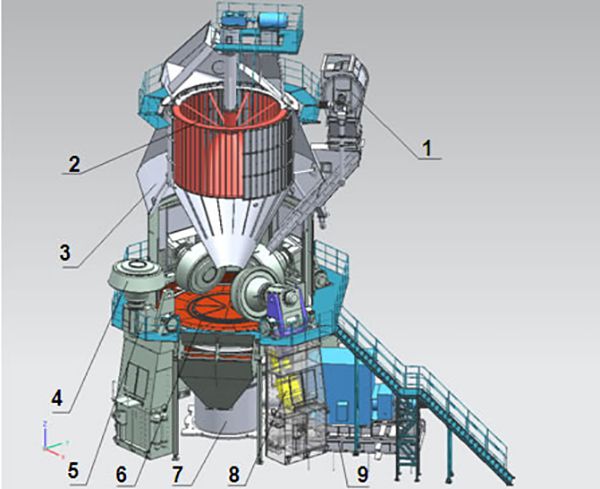

Ячейковый питатель
Сепаратор
Корпус
Точильный валик
Качающийся рычаг
Размольный стол
Привод
Устройство натяжения
Станина

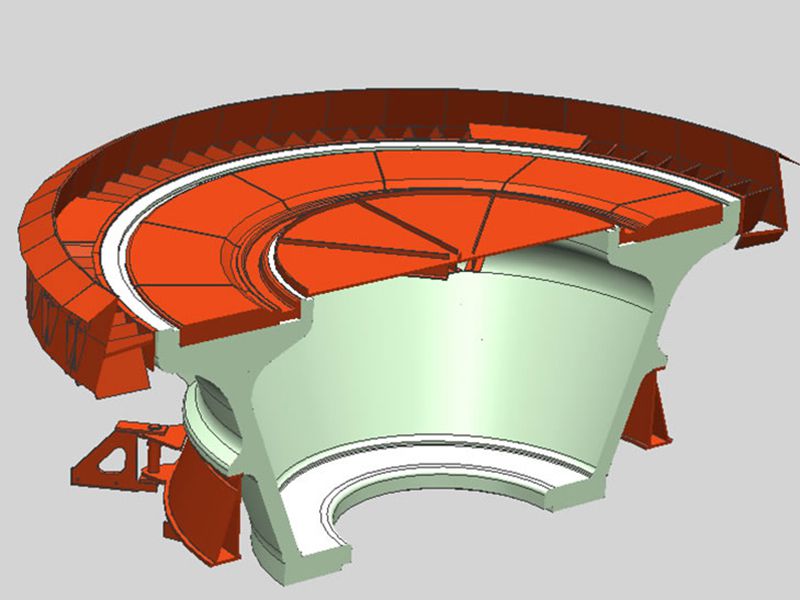

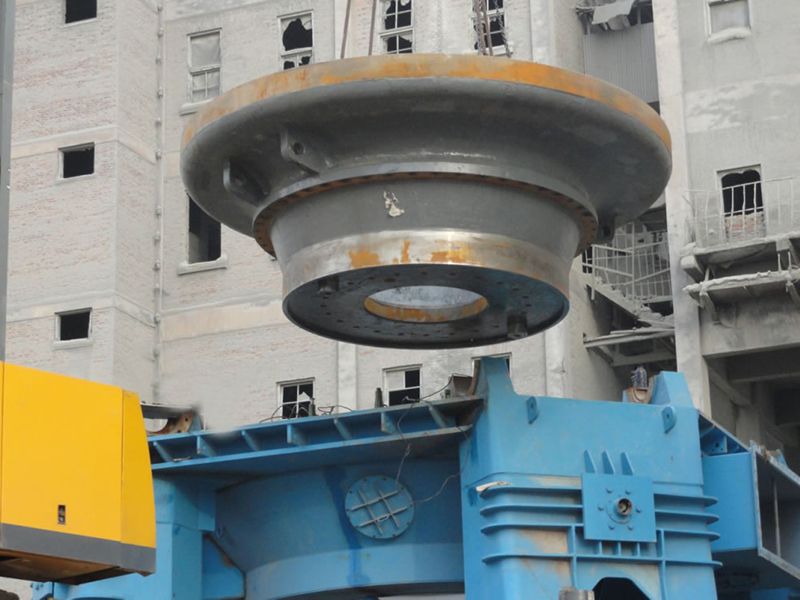

Размольный стол
Крупнейшей составляющей вертикальной сырьевой мельницы является размольный стол, играющий важную роль в функционировании установки.
Проект размольного стола является главным пунктом производительности мельницы, скорости помола и занимаемого пространства. Производительность мельницы напрямую зависит от рабочего диаметра стола. Скорость вращения размольного стола определяет выходную скорость, но должна регулироваться в соответствии с требованиями к скорости различных материалов. Скорость помола значительно зависит от давления, качества и размеров валика, а также диаметра стола, скорости вращения, толщины материала и т.д.

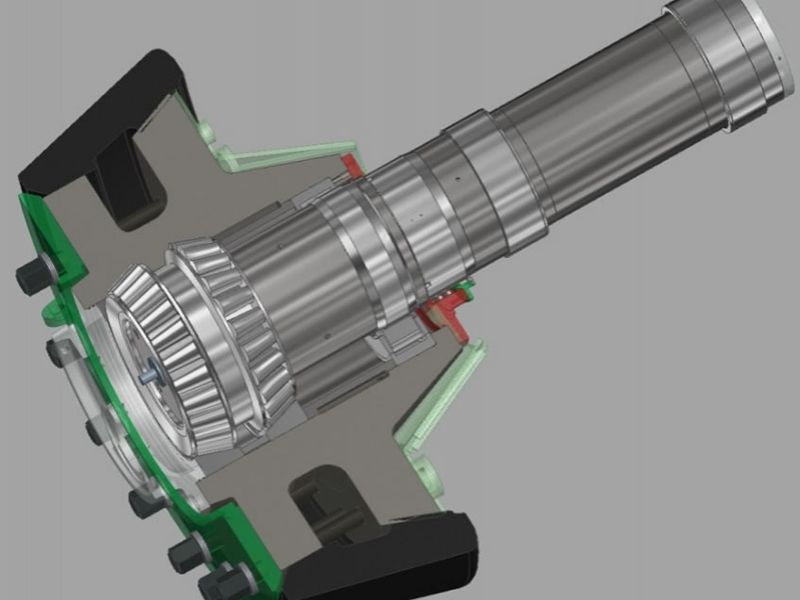

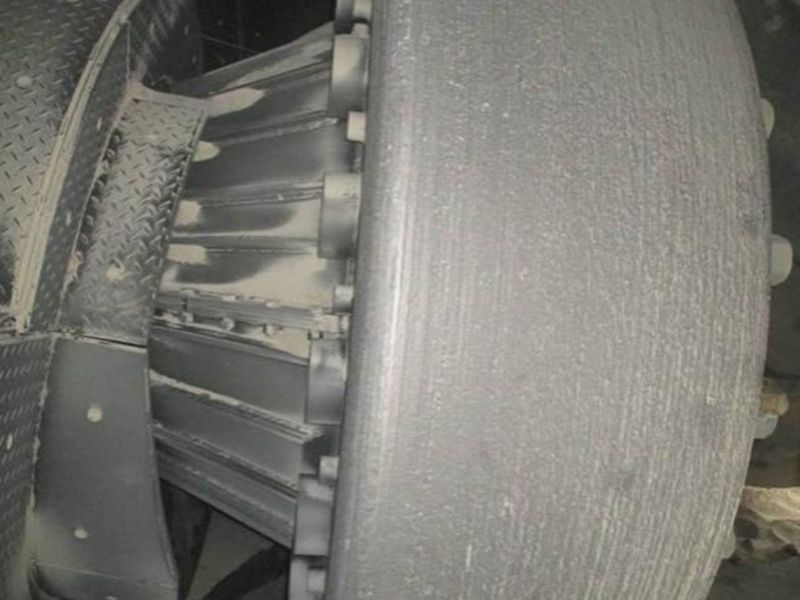

Точильный валик
Точильный валик главным образом состоит из оси ролика, подшипника, ступицы и шубки (рабочей поверхности). Система смазки точильного валика осуществляет смазку и охлаждение подшипника. Точнильный валик сдавливает и раздрабливает материал на размольном столе. При постоянном давлении, форма и размеры точильного ролика оказывают прямое воздействие на эффективность помола материала.

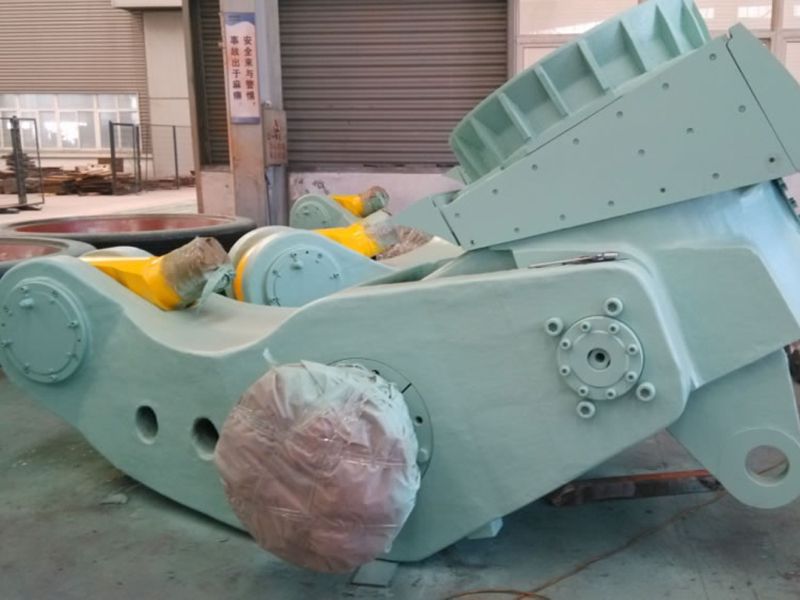

Качающийся рычаг
Качающийся рычаг - это компонент, соединяющий точильный валик и устройство натяжения. Тяговое усилие, образуемое гидроцилиндром переносится от качающегося рычага к точильному валику, поэтому качающийся рычаг является деталью, подверженной основному напряжению во всей системе. Учитывая функциональность качающегося рычага, его проект напрямую оказывает влияние на выход и стабильность вертикальной мельницы.

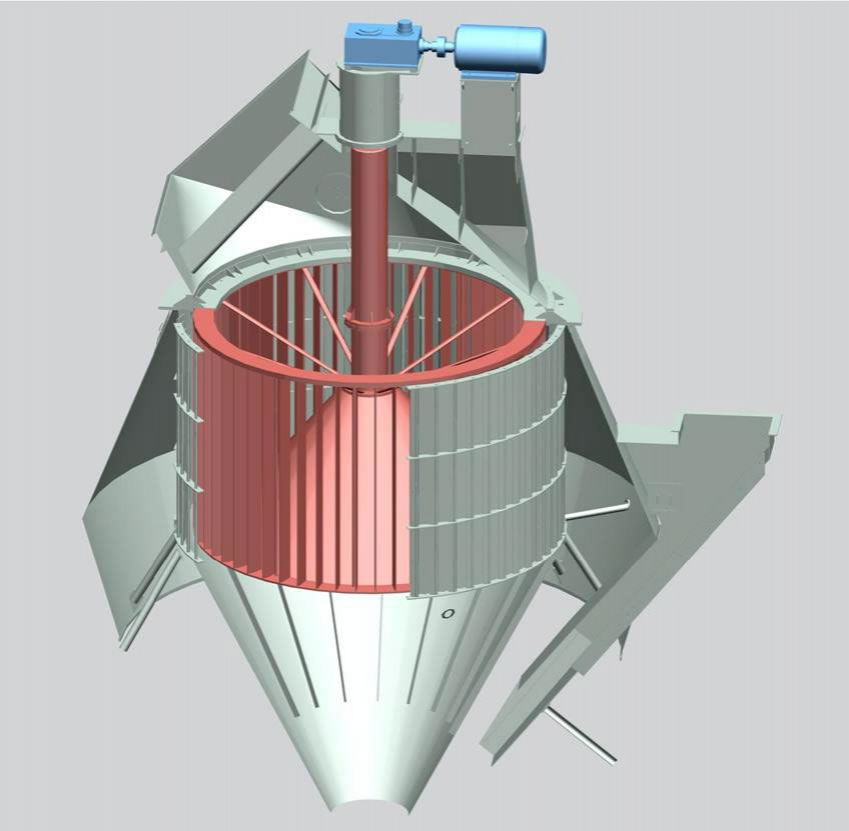

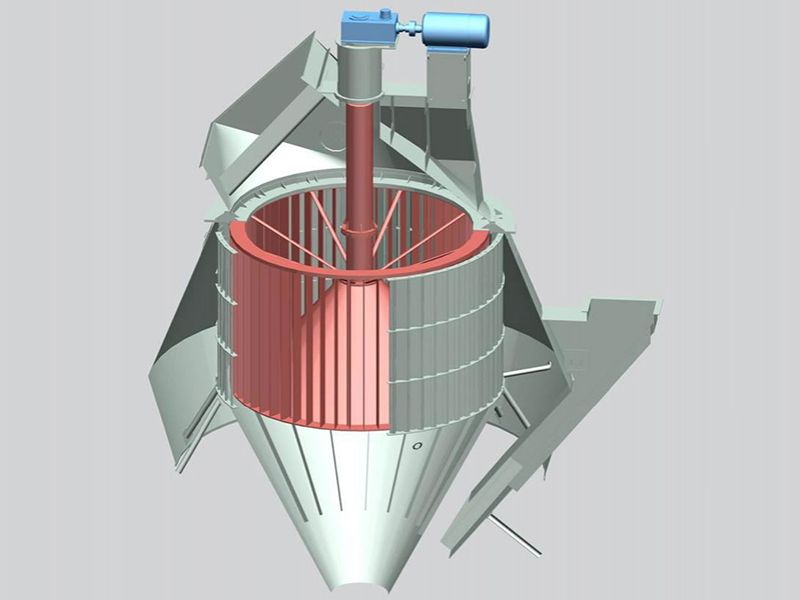

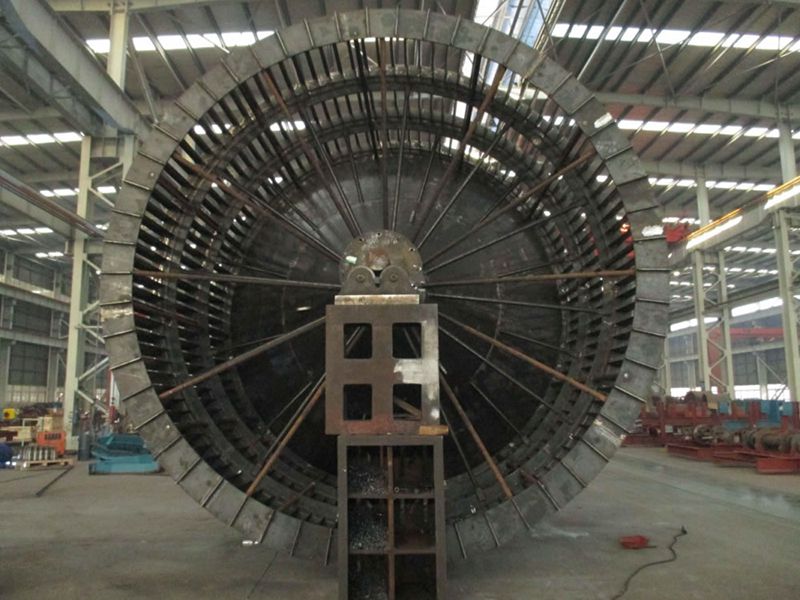

Сепаратор
SINOMALY использует наиболее передовой метод сортировки вихревого слоя для проектирования сепаратора, что позвоялет иметь высокую эффективность сортировки порошка. Ротор имеет конструкцию с малым сопротивлением, позвляющую сокращать сопротивление движению вертикальной мельницы и сохранять энергию. Конструкция с газонепроницаемым уплотнением используется для ротора с регулируемой высотой, что делает установку и регулировку удобными.

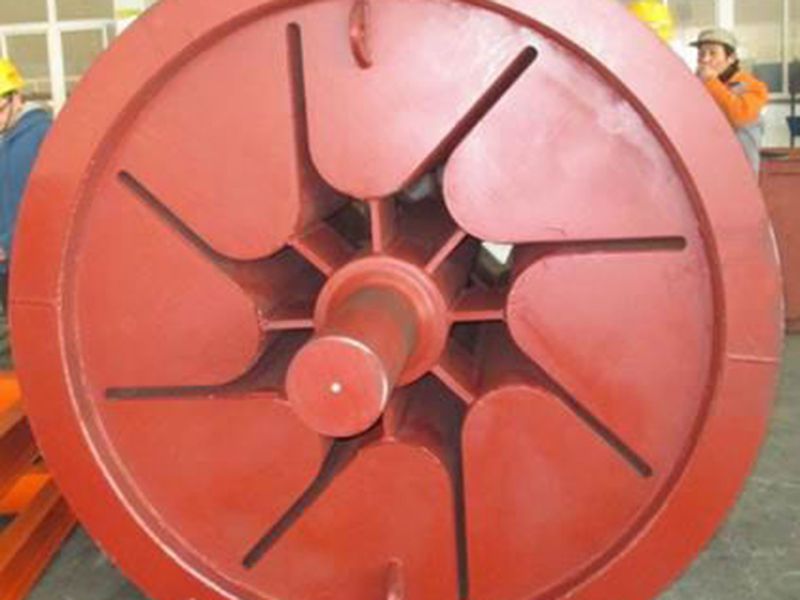

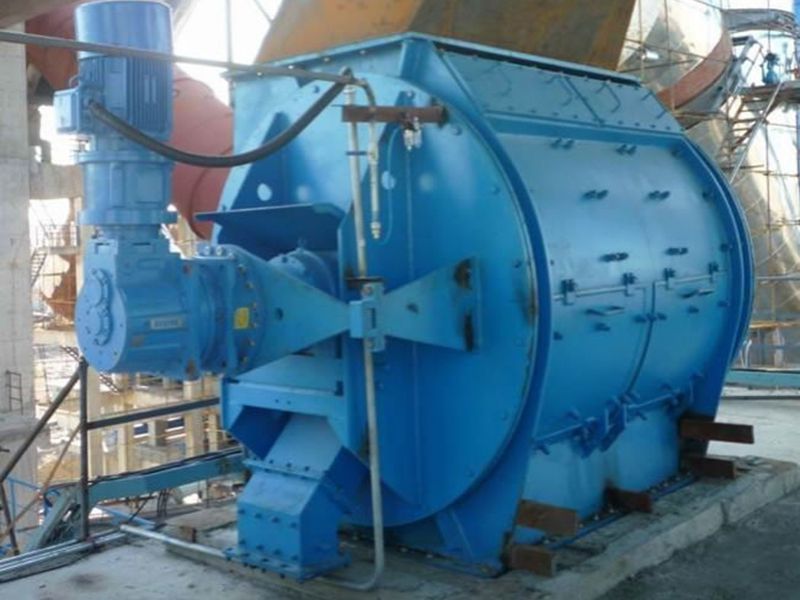

Ячейковый питатель
В качестве устройства подачи для вертикальной мельницы используется ячейковый питатель, характеризующийся простой конструкцией, стабильной и продолжительной работой.

Износоустойчивый облицовочный материал корпуса - обработанный металл, характеризующийся высокой прецизионностью; расстояние между лопастью и износосоустойчивым скребковым механизмом регулируется, оба являются быстроизнашиваемыми деталями и могут быть заменены. Горячий воздух может поступать с обеих сторон корпуса, предотвращая забивание подающего клапана.

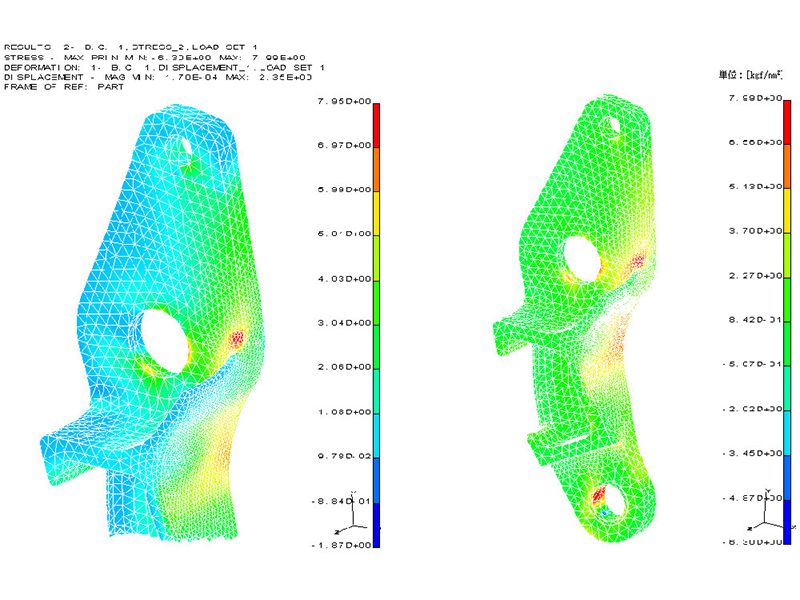

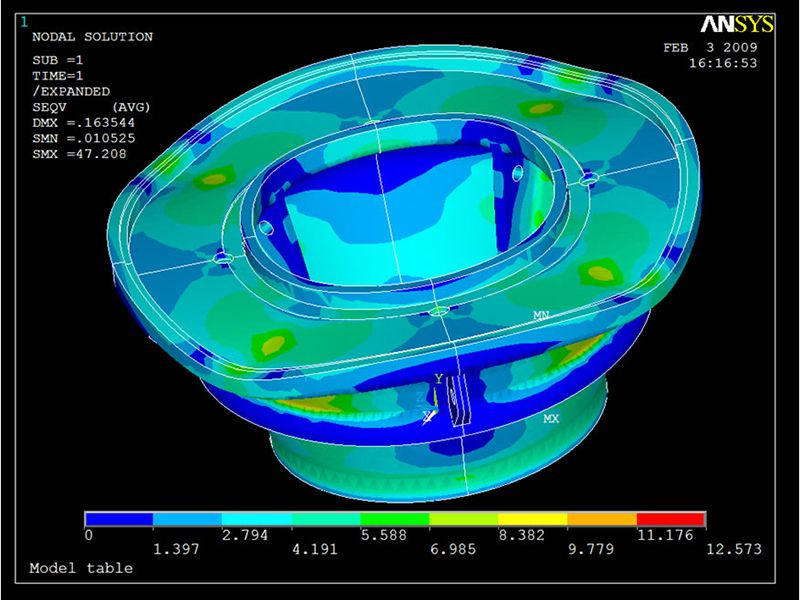

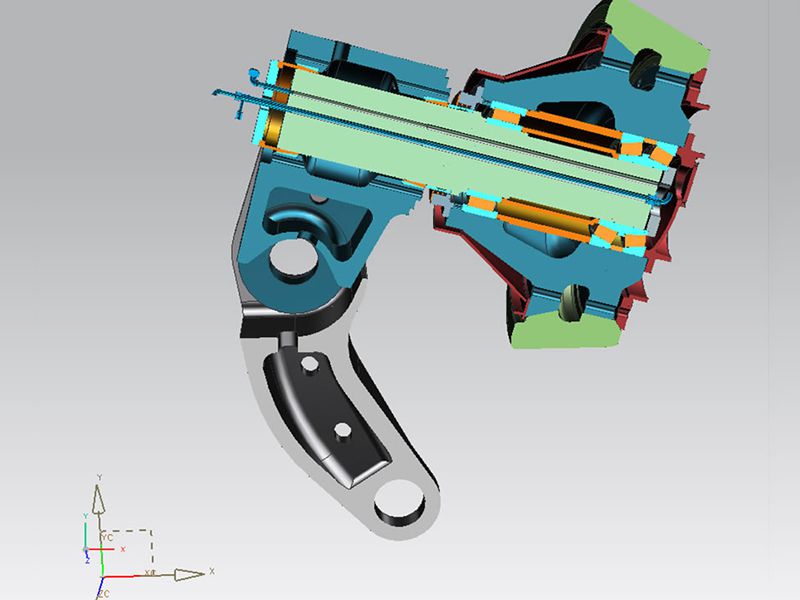

Анализ с использованием метода конечных элементов ключевых компонентов
Качающийся рычаг - это компонент, соединяющий точильный валик и устройство натяжения. Тяговое усилие, образуемое гидроцилиндром переносится от качающегося рычага к точильному валику, поэтому качающийся рычаг является деталью, подверженной основному напряжению во всей системе. Учитывая функциональность качающегося рычага, его проект напрямую оказывает влияние на выход и стабильность вертикальной мельницы.

• Валик может подниматься и опускаться автоматически
• Помольная часть спроектирована с горизонтальным помольным столом и коническим валиком, работающим плавно, с низким уровнем потребления энергии и истирания.
• Истирание рукава и обделка размольного стола оказывает небольшое влияние на выход на дальнейших стадиях, сокращение выхода продукции менее 5%. Более того, данные элементы легко ремонтируются и заменяются в любое время.
• Способность осушать вертикальной мельницы сильная, отработанное тепло от печи может использоваться для осушения сырьевых материалов с содержанием влаги 8% и выше.
• Угол кольцевого зазора для подачи воздуха и высота накопительного кольца могут быть отрегулированы, согласно рабочим условиям.
• Датчиками оснащен механический слой, а также слой ограничения электричества и слой материала для повышения эффективности.
• Обратный клапан с большим диаметром используется для обеспечения большого потока смазочного насоса и быстрого гидравлического движения. Для сверх мелких материалов с высоким уровнем текучести операторы могут сократить распыление воды для сокращения потребления тепла.
• Точильный валик уплотнен пыленепроницаемым волокном и маслом, что позволяет эффективно предотвращать попадание пыли через подшипник.
• Рукав ролика и обделка размольного стола могут быть повторно припаяны и использованы, таким образом позволяя сократить расходы на запчасти.
• Вертикальная мельница оснащена вращающимся устройством, позволяющим повернуть точильный валик от машины, что позволяет легко осуществлять обслуживание машины.
