Область применения
Ударная дробилка способна измельчать рудные материалы высокой твердости и способности оказывать истирающее воздействие. Данная дробилка может применяться для твердых камней, компрессионная прочность которых достигает 250 МПа. Ударная дробилка главным образом применяется для известняка, сланца и других труднообрабатываемых материалов. Может использоваться вместе с роликовым питателем для образования специальной дробильной системы для измельчения материалов повышенной твердости.
Модель | Размер отверстия для подачи сырья (мм) | Размер разгрузочного отверстия (мм) | Производительность (тн/ч) | Мощность главного двигателя (кВт) | |
PF1210 | 325 | 25-80 | 50~70 | 132 | |
PF1214 | 325 | 25-80 | 90~145 | 132 | |
PF1315 | 325 | 25-80 | 100~250 | 200 | |
PF1320 | 325 | 25-80 | 280~320 | 400 | |
NPF1412 | 600 | 25-80 | 100~150 | 160-185 | |
NPF1416 | 600 | 25-80 | 180~220 | 355 | |
NPF1616 | 800 | 25-80 | 250~350 | 450 | |
NPF1618 | 800 | 25-80 | 350~400 | 500 | |
NPF1820 | 1000 | 25-80 | 450~650 | 710 | |
NPF1822 | 1000 | 28-80 | 600~800 | 800 | |
NPF2022 | 1500 | 25-100 | 800-1000 | 1250 |
Компоненты

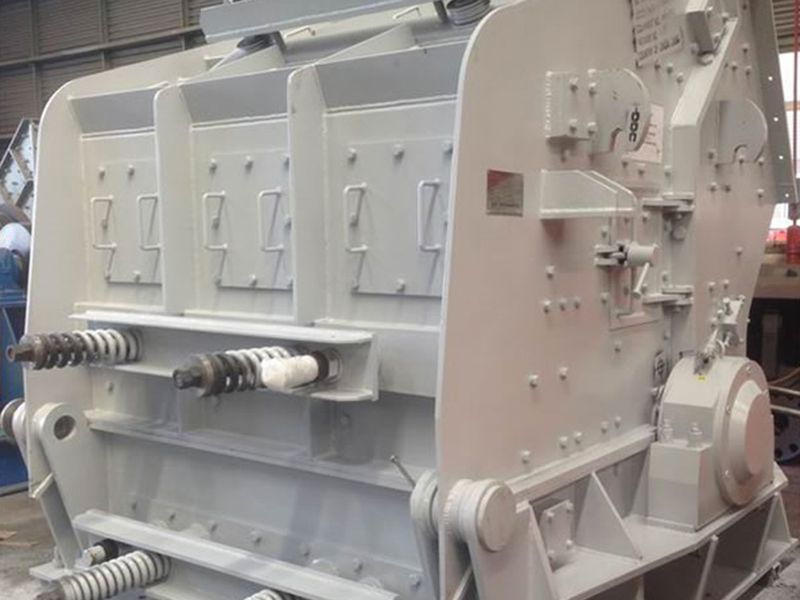

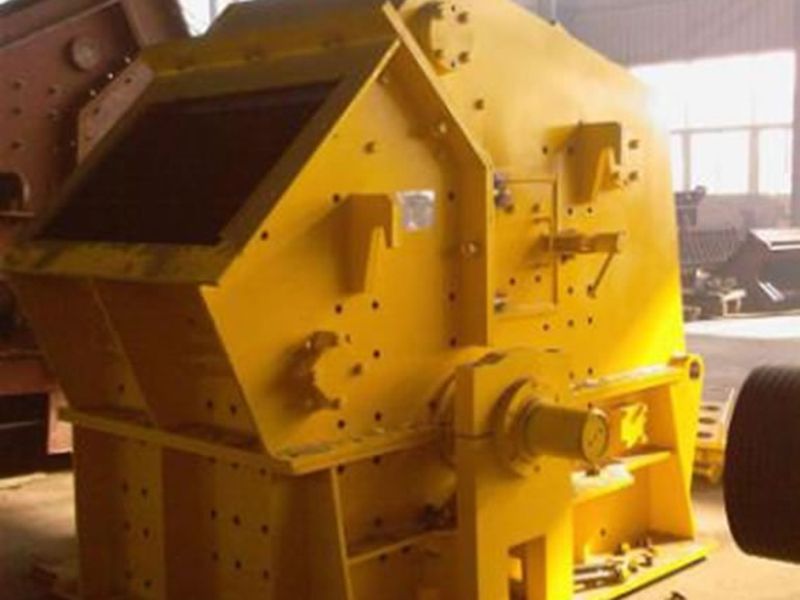

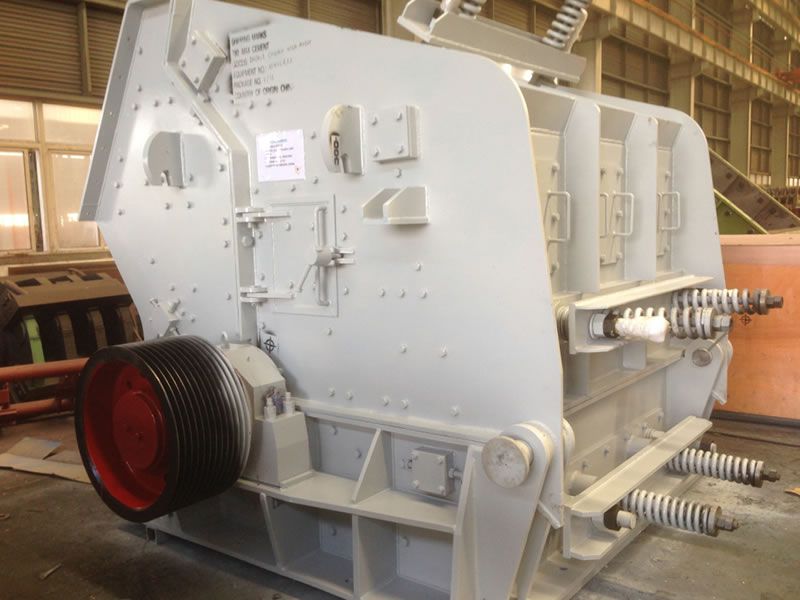

Ударная дробилка состоит из ротора, корпуса, ударной плиты, отбойной плиты и приводной части. Размер частиц материала определяется расстоянием между нижней частью ударной плиты, отбойной плиты и циклом вращения ротора.

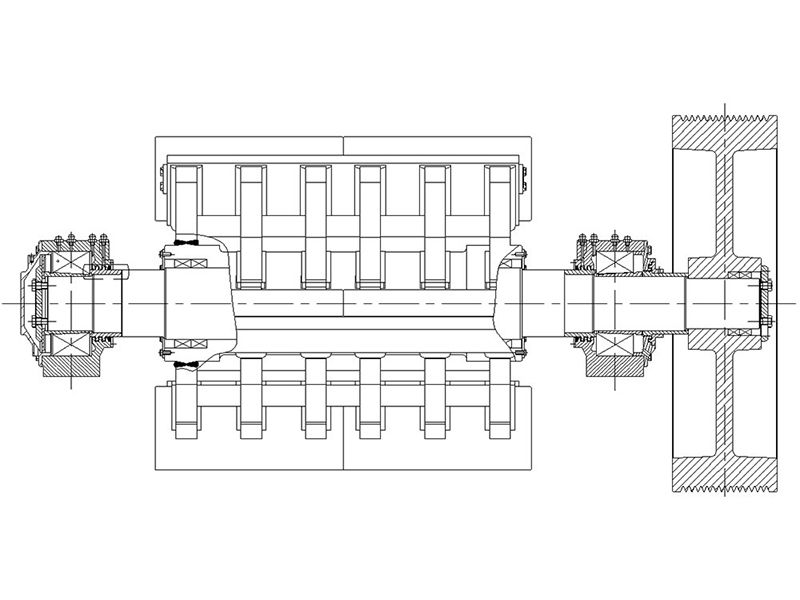

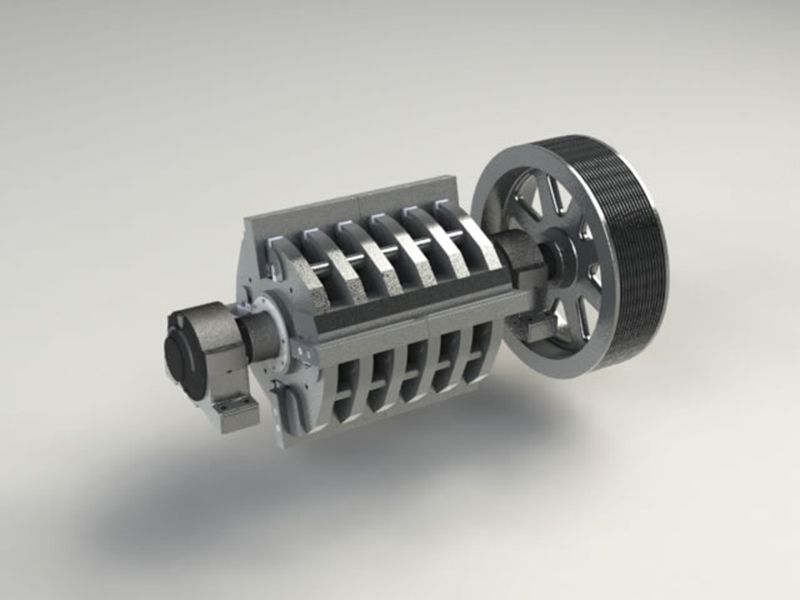

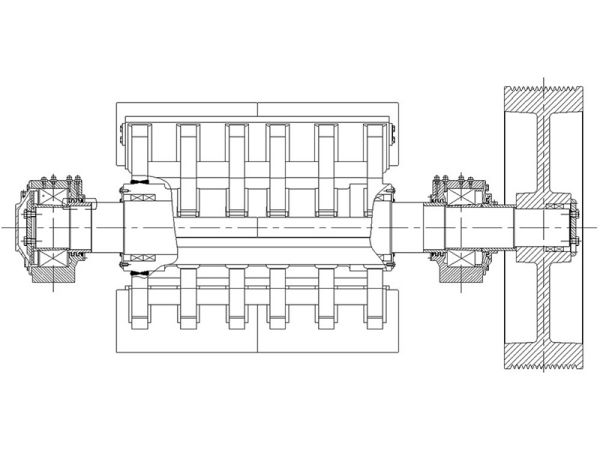

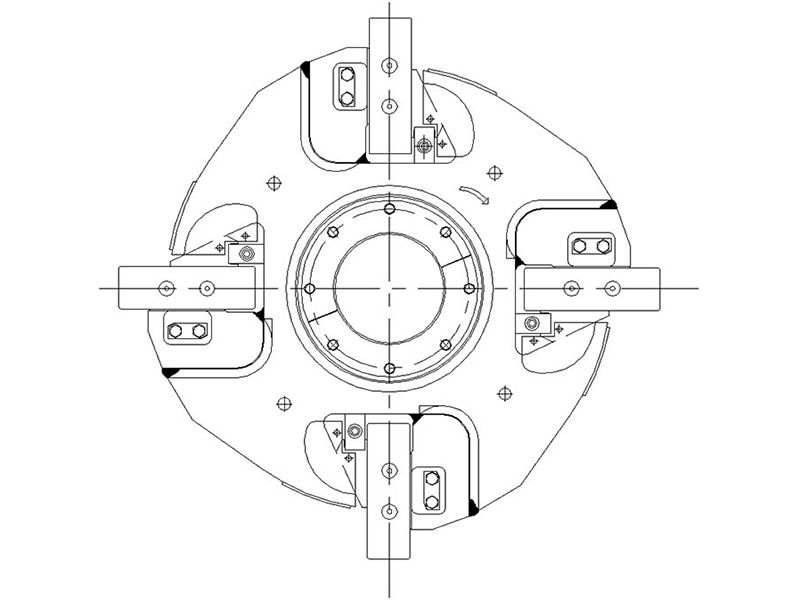

Будучи ключевой частью ударной дробилки, било, приводимое в движение ротором, используется для удара материала на высокой скорости до его измельчения.

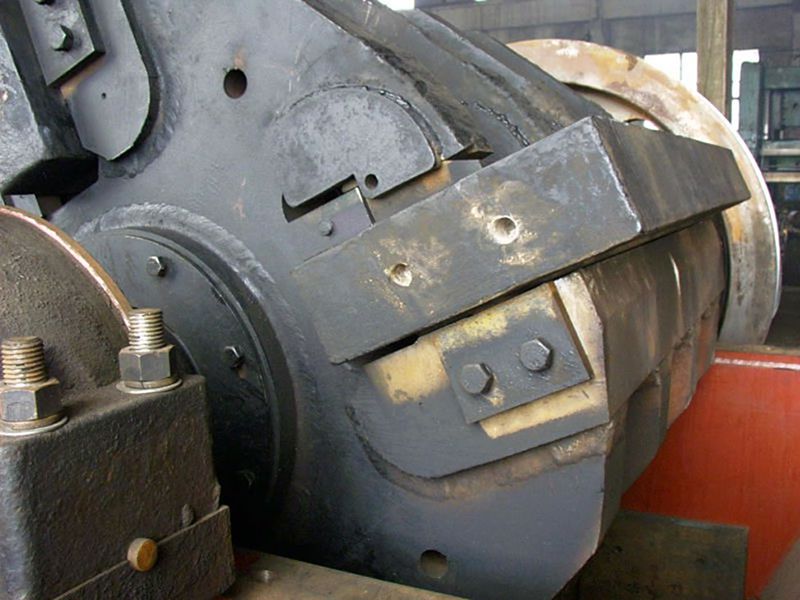

БилоБило изготовлено из стойкого к абразивному износу сплава, способно измельчать крупные минералы.
КорпусВсе части корпуса, контактирующие с обрабатываемым материалов, защищены броневыми плитами, расстояние между которыми всего 10 мм. Благодаря компактной конструкции, сборка и демонтаж осуществляются легко.

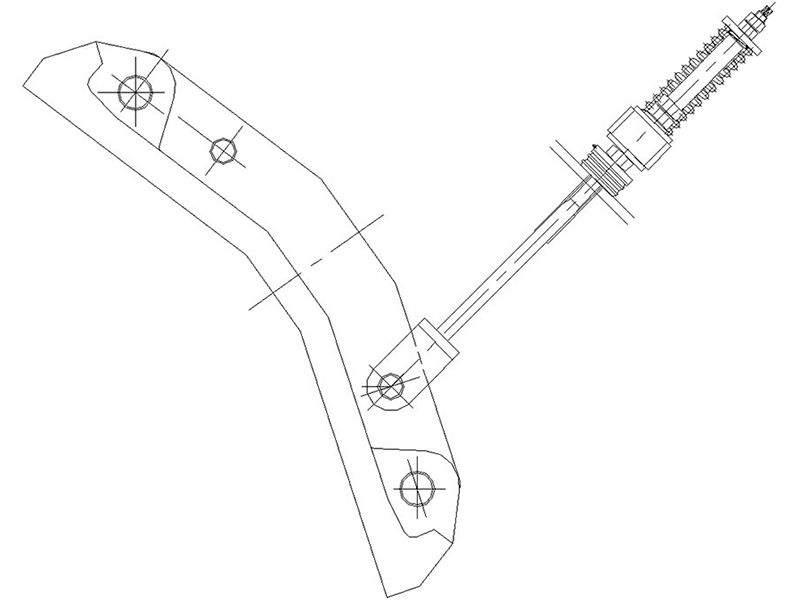

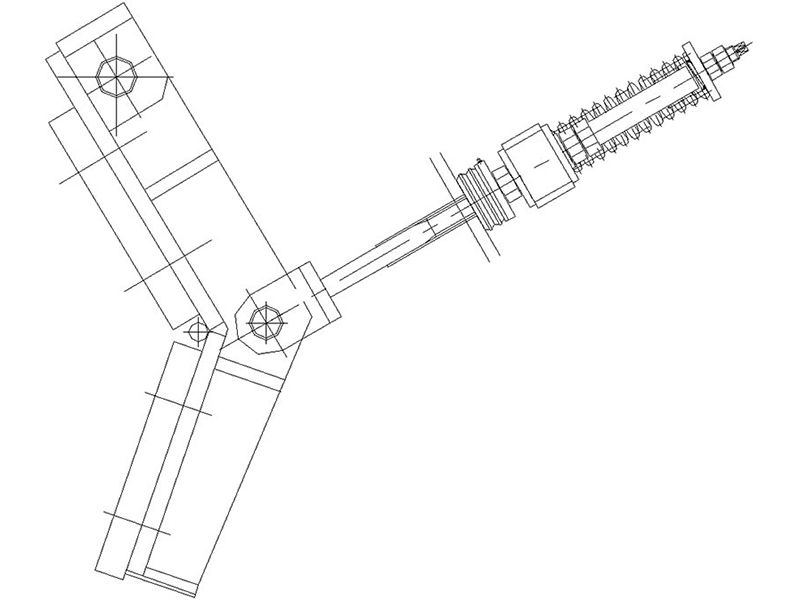

Ударная плитаУдарная дробилка оснащена двумя ударными плитами, установленными спереди и сзади, применяются для выдерживания высокой ударной нагрузки. Ударная плита спроектирована с регулируемой амортизирующей конструкцией, что позволяет повысить ее износостойкость.

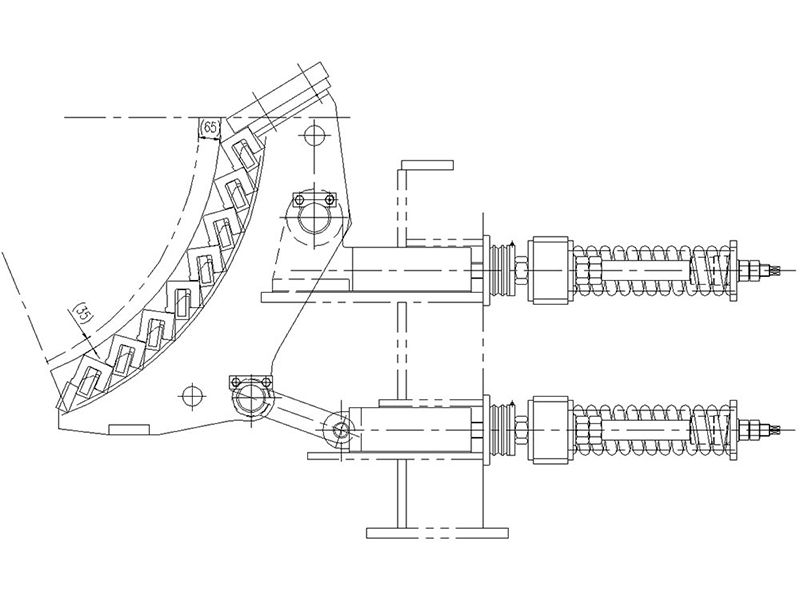

Отбойная плитаОтбойная плита изготовлена из стойкого к абразивному износу сплава и имеет большую поверхность для дробления высокоабразивных материалов. Расстояние между плитами может регулироваться для предотвращения преждевременной выгрузки материалов.
