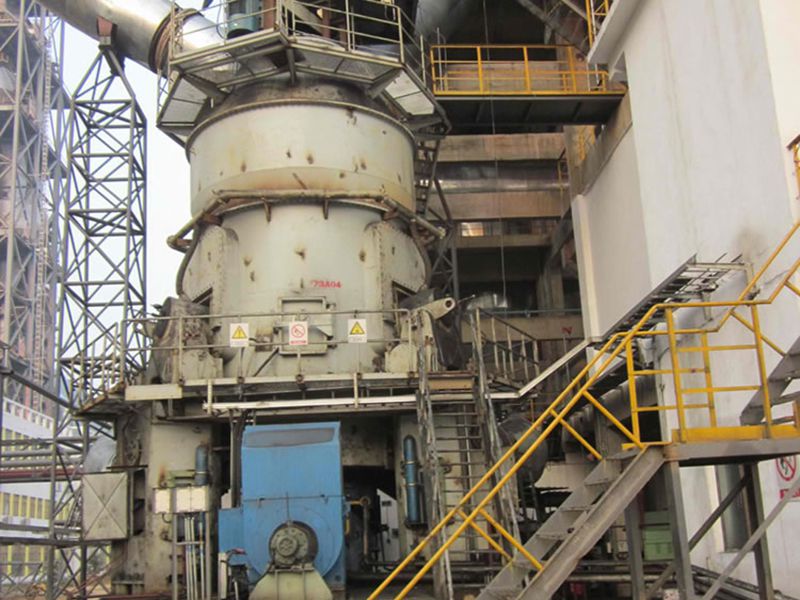

Угольные мельницы SINOMALY используются в линиях по угольной пыли с производительностью 8-83 тн/д. Мы имеем богатый опыт в производстве угольных мельниц, разработанных для работы с каменным углем и антрацитом с максимальной произволительностью 85 тн/ч.
Ключевые компоненты мельницы изготовлены из высокопрочного сплава, характеризующегося износостойкостью и коррозиестойкостью.
Технические параметры
Модель Мощность главного двигателя (кВт) Производительность по каменному углю (тн/ч) Производительность по антрациту и нефтяному коксу (тн/ч) LRMC14.2 110~132 8 5.5 LRMC16.2 160~185 13 9 LRMC18.2 280~315 20 14 LRMC20.4 355~380 25 18 LRMC22.2 380~450 30 23 LRMC26.3 500~630 40 30 LRMC28.3 630~710 48 35 LRMC30.3 710~800 57 42 LRMC31.3 800~900 65 45 LRMC32.3 900~1000 72 50 LRMC34.3 1000~1120 80 55 LRMC36.3 1120~1250 85 60
Примечания: содержание влаги материала ≤10%; 95% материала имеет крупность шлака≤50мм, тонкость продукта из каменного угля R0.08≤10%, тонкость продукта из антрацита R0.08≤2%, содержание влаги продукта ≤1%, коэффициент размолоспособности Хардгрува (HGI)≥55.
Составляющие
1. Размольный ролик
Размольный ролик – устройство, раздрабливающее материал с помощью давления на размольном столе. При постоянном давлении, форма и размеры ролика оказывают прямое воздействие на эффективность помола материала.
Конструкция размольного ролика
Схема размольного ролика после сборки
Ролик предварительного помола
Ролик конечного помола
2. Смазка и воздухонепроницаемое уплотнение для подшипника размольного ролика
Использование масла для принудительной смазки и мониторинга температуры в любое время обеспечивают нормальное функционирование помольного ролика, повышая срок службы установки.
3. Качающийся рычаг
Качающийся рычаг – это компонент, соединяющий точильный валик и устройство натяжения. Тяговое усилие, образуемое гидроцилиндром переносится от качающегося рычага к точильному валику.
4. Размольный стол
На размольном столе установлен облицовочный лист. Поверхность размольного стола изготовлена с использованием износоустойчивых материалов наплавлением покрытия, после износа может быть проведена повторная сварка, позволяющая использовать материал повторно.
5. Корпус
Корпус мельницы имеет три части: нижний корпус, средний корпус и корпус сепаратора. Все три части сварены монолитно.
6. Устройство натяжения
3. Устройство натяжения состоит из гидравлической станции, гидроцилиндра, аккумулятора и трубопровода. Гидроцилиндр герметизирован с обеих направлений. При начале или остановке подачи цементной мельницы во время работы, размольный вал может быть поднять обратным воздействием давления для осуществления пуска и обслуживания без нагрузки.
7. Сепаратор
SINOMALY использует наиболее передовой метод сортировки вихревого слоя для проектирования сепаратора, что позвоялет иметь высокую эффективность сортировки порошка. Для трансмиссии используется двигатель переменного тока с частотно-преобразовательной регулировкой скорости, что позволяет оператору легко регулировать параметры, согласно различным требованиям.
8. Основание мельницы
2. Передняя рама – базовая рама всей мельницы, колонны и переходники расположены на раме, образуя единое целое. Передняя рама изготовлена из сортовой стали и имеет регулирующий механизм, позволяющий регулировать уровень рамы.
Установка базы основания
Пробная сборка основной рамы на заводе
Установка клети стана
Клеть стана
9. Привод
3. Привод мельницы для шлака состоит из редуктора вертикальной мельницы, диафрагменной муфты, главного двигателя, зубчатой передачи и т.д.
10. Ячейковый питатель
3. В качестве подающего устройства вертикальной мельницы используется ячейковый питатель, отличающийся воздухонепроницаемой конструкцией, стабильной работой и продолжительной подачей. Износоустойчивая облицовка корпуса – механообработанный металл, характеризующийся высокой точностью; растояние между лопастью и износоустойчивым скребковым механизмом регулируется, оба являются быстроизнашиваемыми частями и могут быть заменены. Горячий воздух поступает с обеих сторон корпуса для предотвращения засорения питателя
11. Приспособление для переворачивания
6. Каждый размольный ролик имеет отдельную опору, а дверь корпуса может быть открыта во время восстановительного ремонта. Размольные ролики могут быть легко перевернуты от мельницы благодаря гидроцилиндру, а для ремонта и обслуживания рукав ролика может быть легко разобран и убран.
12. Механическое ограничение + устройство защиты электрического упора и устройство обнаружения слоя материала
13. Гидравлическая система
Главные клапаны и масляные трубы приобретаются у надежных поставщиков. Гидравлическая система оснащена двухцилиндровым фильтром. Нормальная рабочая вибрация мельницы может контролироваться в пределах < 1.5-2.0 мм/сек. Колебания системы могут быть эффективно сокращены для предотвращения повреждений или падения эффективности, вызванных ошибками или сильной вибрацией.
14. Аккумулятор
