Помольная установка для доменного шлака

SINOMALY занимается разработками и производством помольных установок для доменного шлака с 2007 года. Данная вертикальная мельница может использоваться в линиях по производству шлакового порошка с производительностью от 45 тн/ч до 300 тн/ч.

Конструкция помольной установки для шлака схожа с цементной мельницей и мельницей для сырьевых материалов, за исключением метода подачи. Поскольку состав шлака достаточно сложный, к работе помольной установки имеются высокие требования. Ключевые компоненты мельницы для шлака SINOMALY – размольный стол и размольный ролик - специально разработны будучи укрепеленными, характеризуются износостойкостью и коррозиестойкостью, а также долгим сроком службы.

Технические параметры
Модель Количество роликов Мощность главного двигателя (кВт) Производительность (тн/ч)
LRMS22.2 2 560～630 60～65
LRMS32.3、4 3、4 1600～1800 45～55
LRMS34.2 2 1600～1800 45～55
LRMS36.3 3 2000～2240 65～70
LRMS38.3 3 2240～2500 70～75
LRMS43.3 3 3150 90～95
LRMS46.3, 4 3, 4 3350～3800 110～120
LRMS50.3 3 4000～4200 130～140
LRMS53.3 3 4500～5000 140～155
LRMS56.3 3 5400～5600 170～180
LRMS60.3 3 5400～5600 190～200
LRMS63.3 3 6500～7000 210～220
LRMS66.4 4 8000～8200 250～260
LRMS70.4 4 8500～9000 280～300

Примечания: содержание влаги шлака ≤15%, крупность шлака≤5мм, максимум 15 мм;
удельная поверхность продукта ≥420 м2/кг; содержание влаги продукта ≤0.5%

Процесс помола шлака

  • Шлак поступает в шнековый питатель через подающую трубу и переносится в центр размольного стола.
  • Двигатель приводит в движение редуктор для вращения размольного стола, материал равномерно распределяется и выравнивается под центробежной силой для получения материала определенной толщины.
  • В зависимости от качающегося рычага точильный ролик прикладывает силу на материал через силовой цилиндр. После вальцовки материал перетекает к краю размольного стола. В то же время, поступает к сепаратору из-за потока горячего воздуха, исходящего из кольцевого зазора для подачи воздуха.
  • Мелкоизмельченный материал выводится из сепаратора к пылеуловителю, а крупнозернистый материал попадает в систему для повторного помола.
Составляющие

    2. Шнековый питатель
      Горизонтальная подача осуществляется шнековым питателем с боку мельницы для шлака. Данный метод позволяет подавать материал в мельницу равномерно, предотвращая засорение подающей трубы и обеспечивая продолжительной работы мельницы для шлака.

    2. Распылитель воды
      Для материалов, для которых требуется вода для помола, используется интегрированный распылитель воды, предоставляющий удобное регулирование, высокую точность измерения и легкость стабилизирования слоя материала. Также сокращает уровень вибрацией вертикальной мельницы, осуществляет автоматический контроль программы и эффективно повышает безопасность работы.

    1. Размольный ролик

      • Конструкция размольного ролика
      • Схема размольного ролика после сборки
      • Ролик предварительного помола
      • Ролик конечного помола

    2. Смазка и воздухонепроницаемое уплотнение для подшипника размольного ролика
      Использование масла для принудительной смазки и мониторинга температуры в любое время обеспечивают нормальное функционирование помольного ролика, повышая срок службы установки.

    2. Качающийся рычаг
      Качающийся рычаг – это компонент, соединяющий точильный валик и устройство натяжения. Тяговое усилие, образуемое гидроцилиндром переносится от качающегося рычага к точильному валику.

    2. Размольный стол
      3. На размольном столе установлен облицовочный лист. Поверхность размольного стола изготовлена с использованием износоустойчивых материалов наплавлением покрытия, после износа может быть проведена повторная сварка, позволяющая использовать материал повторно.

    2. Корпус
      Корпус мельницы имеет три части: нижний корпус, средний корпус и корпус сепаратора. Все три части сварены монолитно.

    2. Устройство натяжения
      Устройство натяжения состоит из гидравлической станции, гидроцилиндра, аккумулятора и трубопровода. Гидроцилиндр герметизирован с обеих направлений. При начале или остановке подачи цементной мельницы во время работы, размольный вал может быть поднять обратным воздействием давления для осуществления пуска и обслуживания без нагрузки.

    2. Сепаратор
      SINOMALY использует наиболее передовой метод сортировки вихревого слоя для проектирования сепаратора, что позвоялет иметь высокую эффективность сортировки порошка. Для трансмиссии используется двигатель переменного тока с частотно-преобразовательной регулировкой скорости, что позволяет оператору легко регулировать параметры, согласно различным требованиям.

    1. Основание мельницы
      Передняя рама – базовая рама всей мельницы, колонны и переходники расположены на раме, образуя единое целое. Передняя рама изготовлена из сортовой стали и имеет регулирующий механизм, позволяющий регулировать уровень рамы.

      • Установка базы основания
      • Пробная сборка основной рамы на заводе
      • Установка клети стана
      • Клеть стана

    2. Привод
      Привод мельницы для шлака состоит из редуктора вертикальной мельницы, диафрагменной муфты, главного двигателя, зубчатой передачи и т.д.

    2. Ячейковый питатель
      В качестве подающего устройства вертикальной мельницы используется ячейковый питатель, отличающийся воздухонепроницаемой конструкцией, стабильной работой и продолжительной подачей. Износоустойчивая облицовка корпуса – механообработанный металл, характеризующийся высокой точностью; растояние между лопастью и износоустойчивым скребковым механизмом регулируется, оба являются быстроизнашиваемыми частями и могут быть заменены. Горячий воздух поступает с обеих сторон корпуса для предотвращения засорения питателя

    2. Приспособление для переворачивания
      3. Каждый размольный ролик имеет отдельную опору, а дверь корпуса может быть открыта во время восстановительного ремонта. Размольные ролики могут быть легко перевернуты от мельницы благодаря гидроцилиндру, а для ремонта и обслуживания рукав ролика может быть легко разобран и убран.

    2. Механическое ограничение + устройство защиты электрического упора и устройство обнаружения слоя материала

    2. Гидравлическая система
      Главные клапаны и масляные трубы приобретаются у надежных поставщиков. Гидравлическая система оснащена двухцилиндровым фильтром. Нормальная рабочая вибрация мельницы может контролироваться в пределах < 1.5-2.0 мм/сек.
      Колебания системы могут быть эффективно сокращены для предотвращения повреждений или падения эффективности, вызванных ошибками или сильной вибрацией.

    2. Аккумулятор

    2. Воздухонаправляющее кольцо
      Воздухонаправляющее кольцо имеет дизайн с регулируемым углом, позволяющий получать слои материала различной толщины, регулировать эффективность помола и выходной мощности главного двигателя, а также получать лучшую производительность и расход энергии.

Примеры

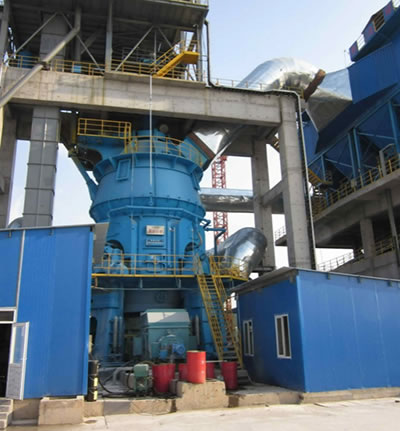

  • Вертикальная мельница для шлака, 300 тысяч тонн/год (Модель: LRMS32.4)
  • Вертикальная мельница для шлака, 300 тысяч тонн/год (Модель: LRMS32.3)
  • Фотографии работы вертикальной мельницы для шлака с производительностью 300 тысяч тонн/год

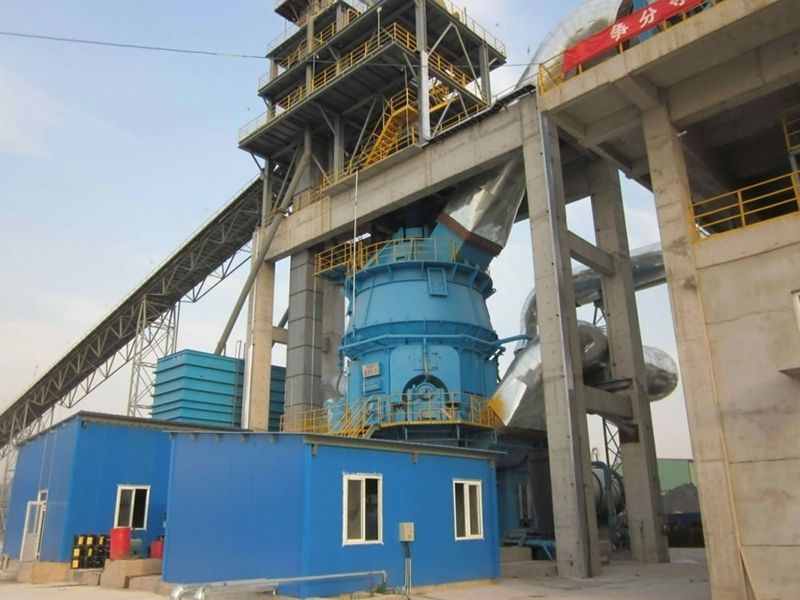

  • Вертикальная мельница для шлака, 600 тысяч тонн/год (Модель: LRMS46.4)
  • Линия по производству шлака, 600 тысяч тонн/год
  • Фотографии работы линии по производству шлака с производительностью 600 тысяч тонн/год
